RS485接口电路设计实用指南

RS485接口电路设计实用指南 鹏哥电路设计实战
2025-12-09
136
导读:RS485作为工业通信的主流标准,凭借半双工多节点传输、远距离抗干扰的优势,广泛应用于工业控制、智能家居等场景。掌握差分传输原理,规范偏置与终端电阻配置,强化EMC与浪涌防护,再配合严谨的PCB布局,

RS485作为工业通信的主流标准,凭借半双工多节点传输、远距离抗干扰的优势,广泛应用于工业控制、智能家居等场景。以下从原理到实操,拆解可靠RS485接口的设计要点。

一、核心原理速览

通信特性半双工模式(同一时间仅收发其一),单总线可挂接多个节点,理论传输距离超1km,信号速率最高10Mbps。

电平判定通过A、B差分线压差识别逻辑状态,压差>200mV为逻辑1,<-200mV为逻辑0。

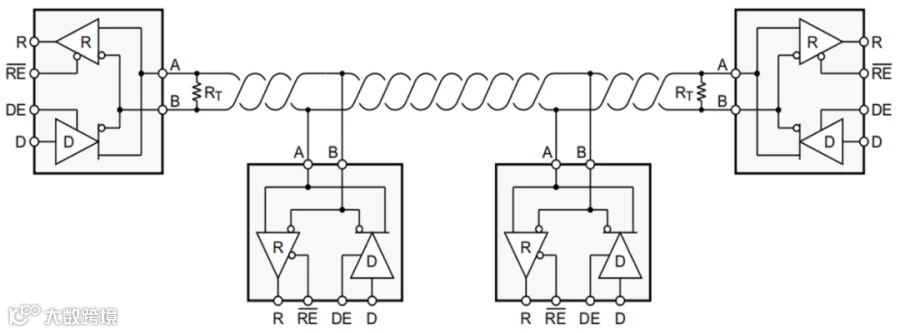

阻抗匹配总线首末两端必须接入120Ω终端电阻,消除信号反射,保障传输完整性

二、核心电路设计

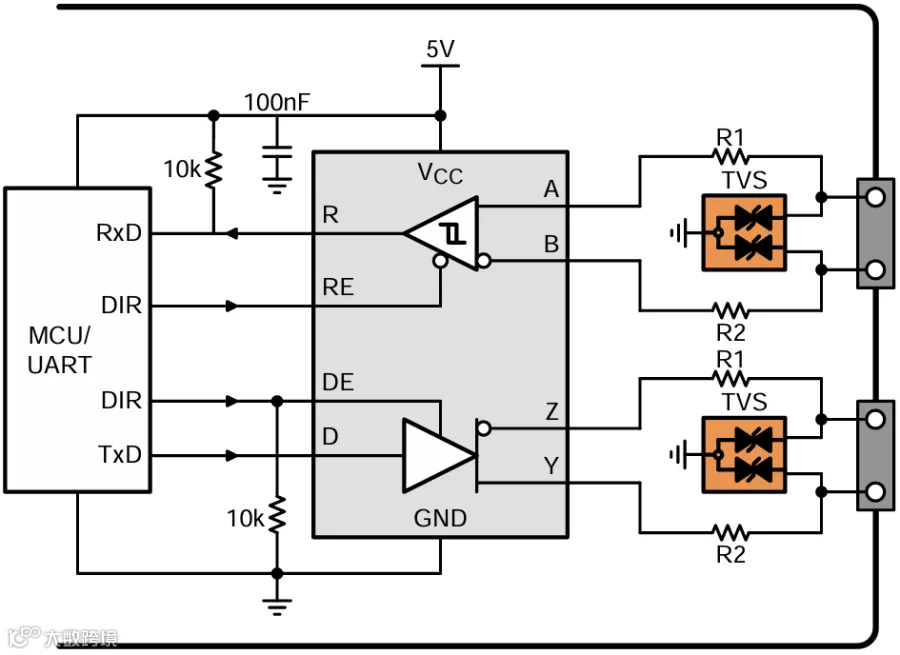

1. 基础收发电路

以SP3485、MAX485等芯片为核心,关键设计如下:

使能控制RE(接收使能,低有效)与DE(发送使能,高有效)短接,由MCU的IO口(RS485_EN)统一控制。发送时置高,接收时置低。

偏置电阻A线上拉4.7kΩ~10kΩ至VCC,B线下拉同等阻值至GND,确保总线空闲时A、B压差稳定超200mV,避免误触发

2. 自动收发电路

无需软件切换使能,核心通过NPN三极管实现状态自动切换:

电路配置:TX引脚经限流电阻(4.7kΩ)接三极管基极,基极同时上拉4.7kΩ至VCC。

工作逻辑:发送0时,TX为低,三极管截止,DE/RE被上拉为高,芯片进入发送状态;发送1时,TX为高,三极管导通,DE/RE拉低,芯片切换接收状态,依靠偏置电阻维持总线高电平。

三、防护与EMC设计

1. 电磁兼容(EMC)优化

串联共模电感(120Ω@100MHz),衰减高频共模噪声

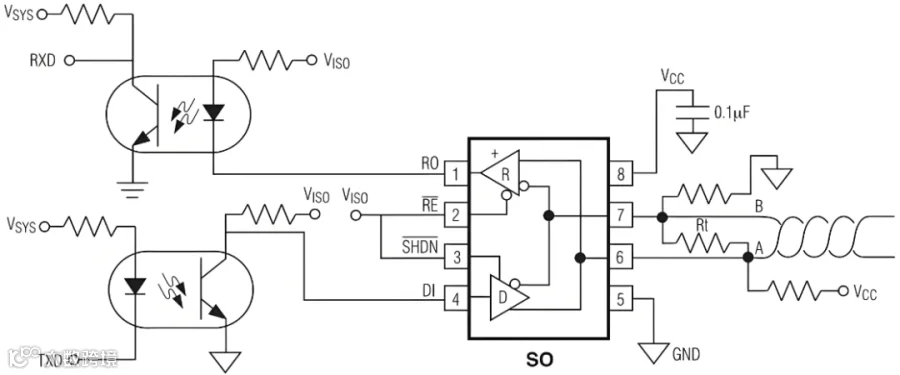

恶劣环境推荐选用隔离型收发器(如ADM2483),切断地环路干扰;

接口地与数字地通过1000pF高压电容耦合,避免地电位差影响

2. 防雷浪涌防护

遵循“先泄放后钳位”原则:

一级防护:接口处并联气体放电管(GDT),泄放大能量浪涌

二级防护:串联自恢复保险丝(PTC)限流,配合TVS管精确钳位电压(需高于正常工作电压);

防护器件需满足EMC要求:差模2kV、共模6kV

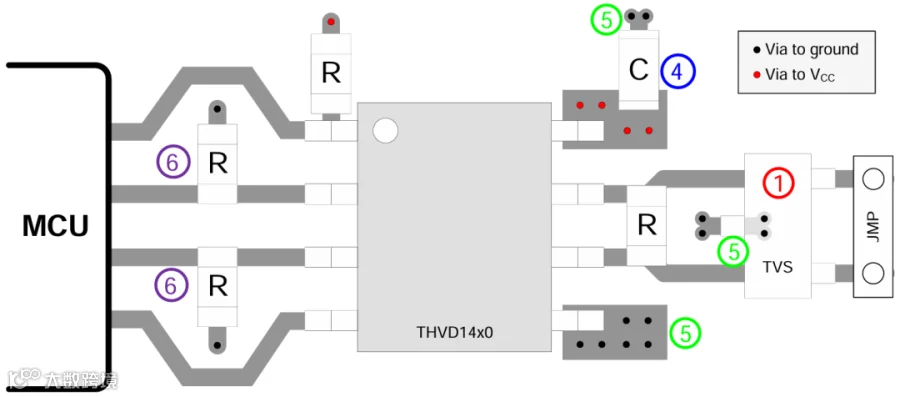

四、PCB布局关键规则

防护器件(GDT、TVS、PTC)紧靠接口连接器摆放,走线最短;

A、B差分线按“等长、等宽、等间距”并行耦合走线,避免跨地平面分割;

保留完整参考地平面,隔离设计需清晰分隔接口地与数字地;

120Ω终端电阻靠近收发器芯片,多节点系统仅在总线两端启用。

五、设计校验清单

  • A线已上拉、B线已下拉偏置电阻?
  • 总线首末端预留120Ω终端电阻位?
  • 防护电路紧靠接口,满足浪涌防护等级?
  • 差分线符合等长、紧耦合布线要求?
  • 使能控制逻辑(自动/手动)正确无误?
  • 恶劣环境已采用隔离型收发器?

    RS485接口设计的核心是“稳定传输+抗扰防护”。掌握差分传输原理,规范偏置与终端电阻配置,强化EMC与浪涌防护,再配合严谨的PCB布局,即可在复杂工业环境中实现可靠通信。
