三菱PLC和基恩士PLC通信，不用写程序也能实现，你会吗？

 一、介绍

使用简单CPU通信功能连接FX5 CPU模块与KEYENCE CORPORATION生产的KV系列。

简单CPU通信功能只需要在GX Works3上进行简单的参数设置，就可以在指定的时间发送和接收指定的软元件。将 IP 地址分配至FX5 CPU模块与KV系列，在GX Works3的简单CPU通信设置中设置通信对象和软元件。

 二、准备工作

1.硬件

1）KV8000

2）FX5U-32MT/ES

2.软件

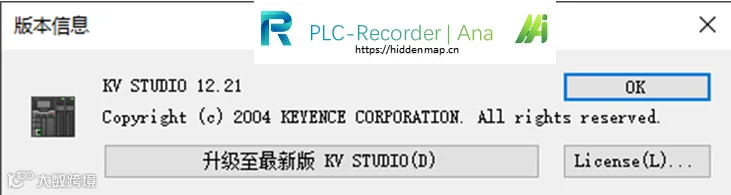

1）KV STUDIO 12.21

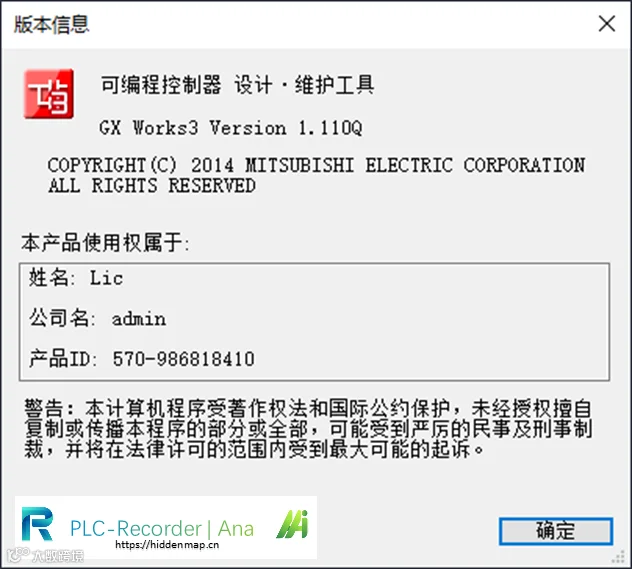

2）GX Works3 Version 1.110Q

3.IP设置

1）KV8000: 192.168.3.1

2）FX5U-32MT/ES : 192.168.3.250

*IP 地址设置必须设置在相同的网络。

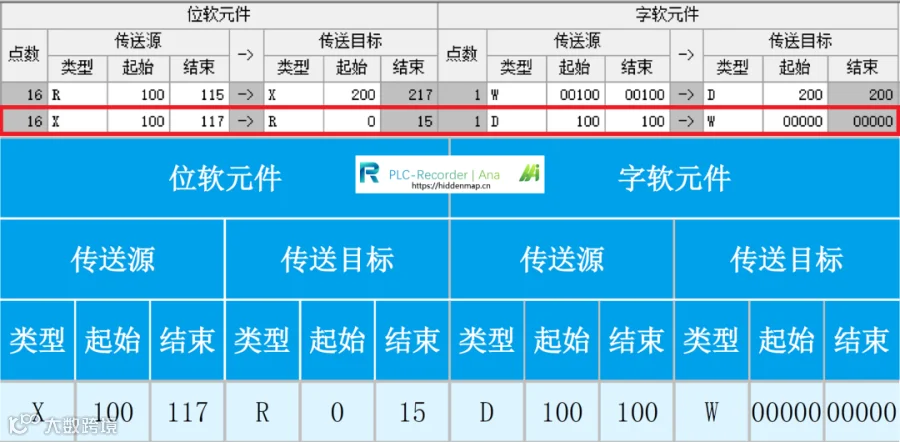

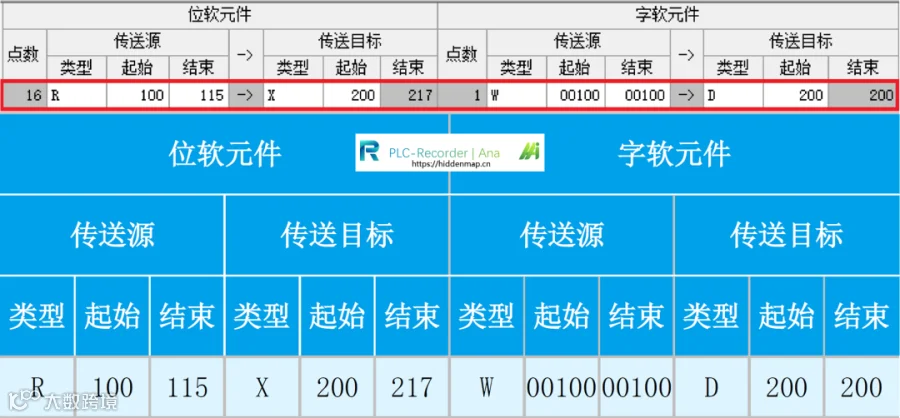

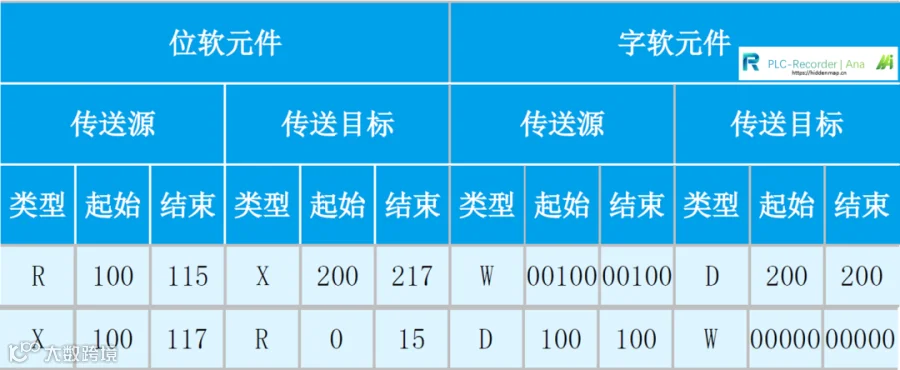

4.交互地址表

 三、KV8000 配置

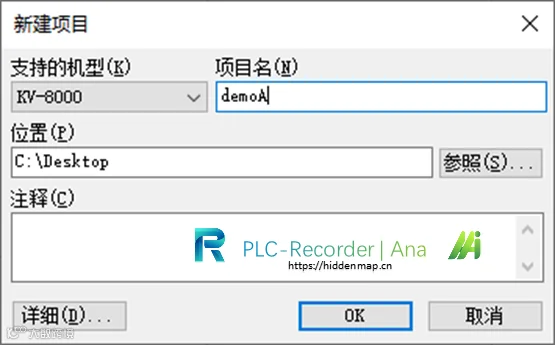

1.新建项目

新建 -> 项目信息 -> OK

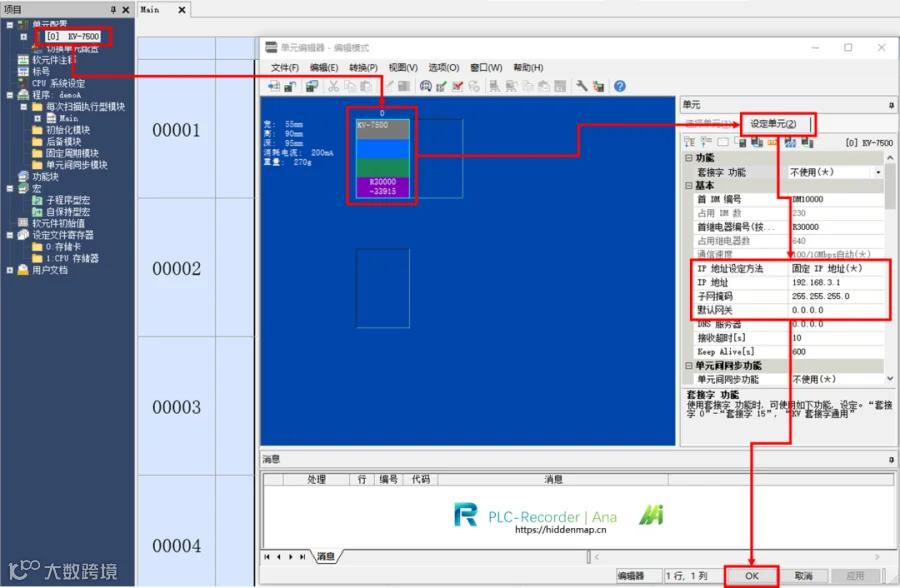

2.设置IP

1）IP 地址：192.168.3.1

2）子网掩码：255.255.255.0(默认)

3.注意事项

1）确认PLC 的RUN-PRG 切换开关为RUN。

2）基恩士侧不需要通信用梯形图程序。

 四、FX5U 配置

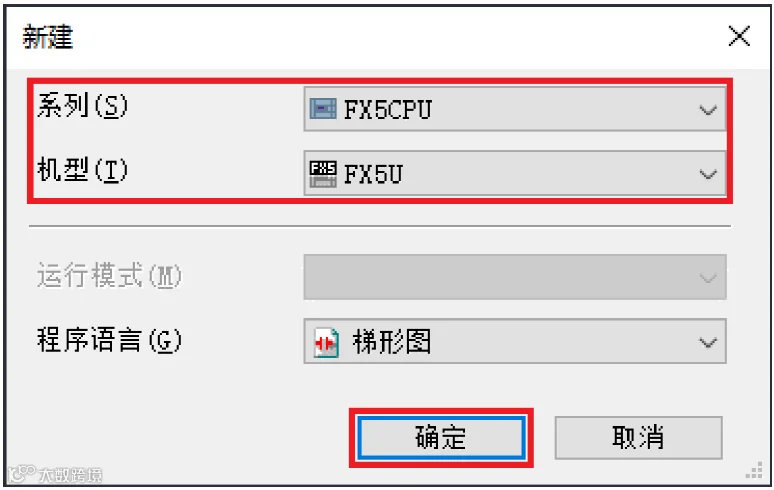

1.新建项目

新建 -> 系列 -> 机型 -> 程序语言 -> 确定

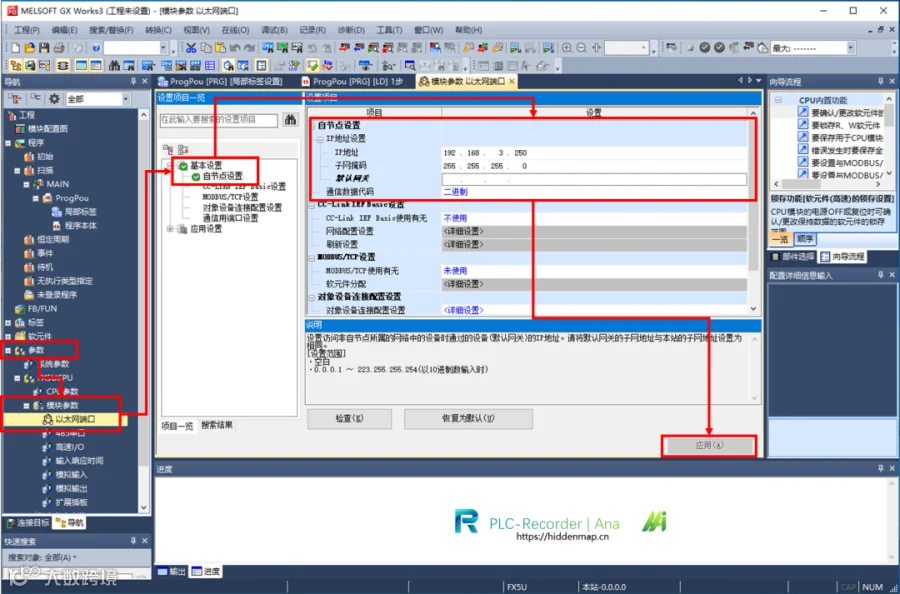

2.设置IP

参数 -> 模块参数 -> 以太网端口 -> 基本设置 -> 自节点设置 -> 应用

1）IP 地址：192.168.3.250

2）子网掩码：255.255.255.0

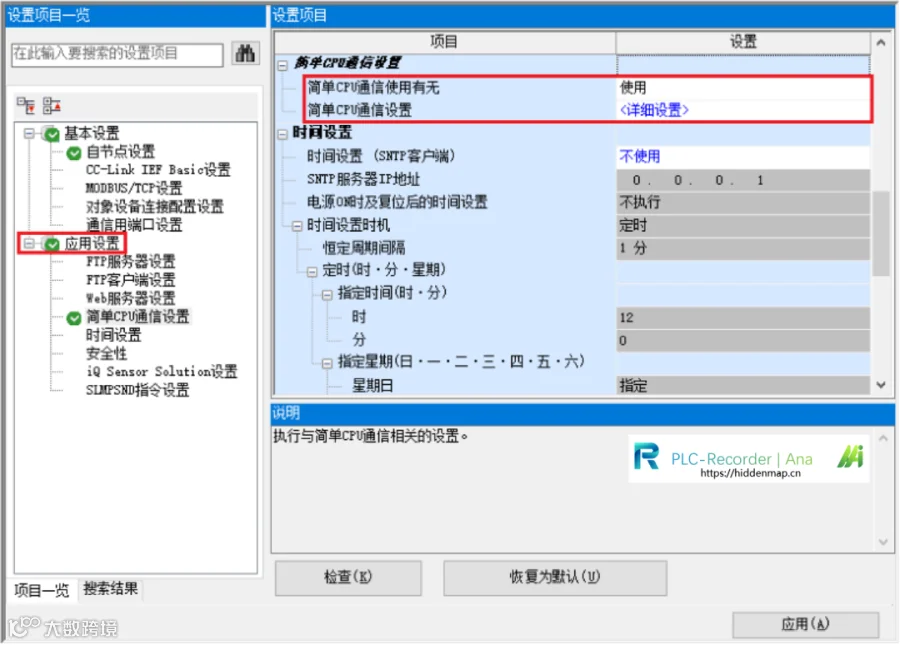

3.简单CPU 通信设置

1）应用设置

2）简单CPU 通信使用有无设置为[使用]

3）双击简单CPU 通信设置的[<详细设置>]

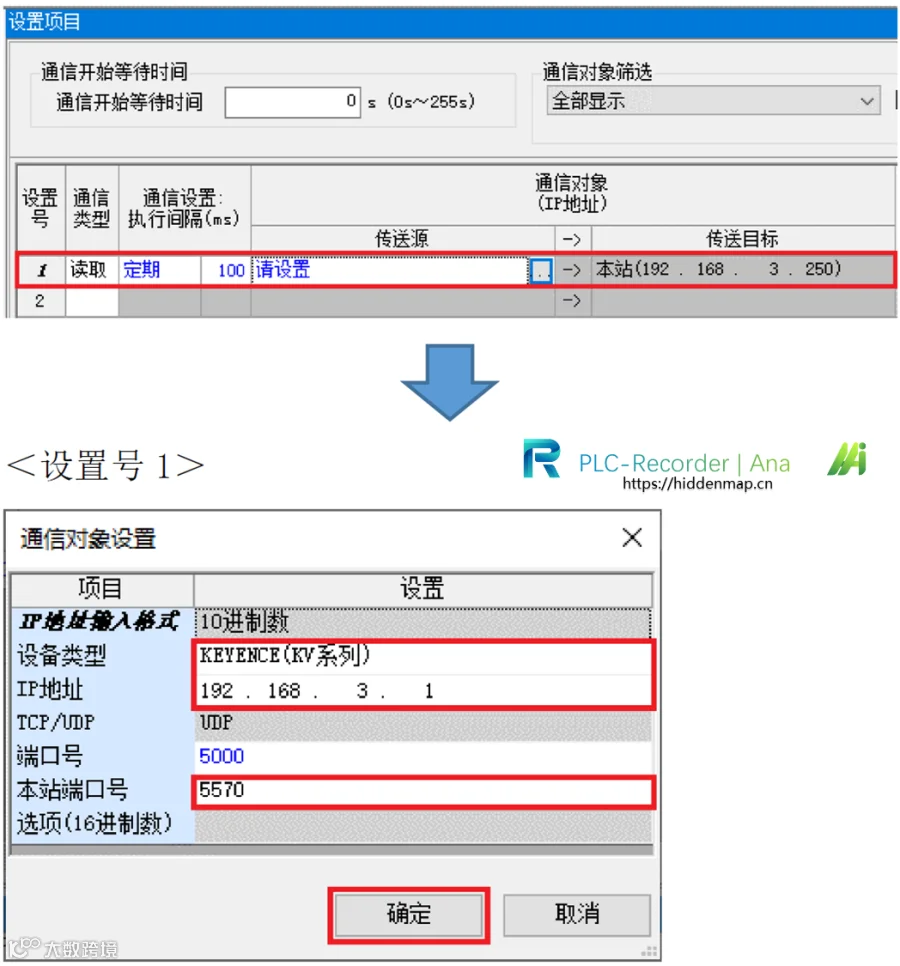

4.设置读取连接目标

1）通信类型：读取

2）设备类型：KEYENCE(KV 系列)

3）IP 地址：192.168.3.1

4）本站端口号：5570

5.设置读取参数

设置通信对象与发送、接收的软元件。

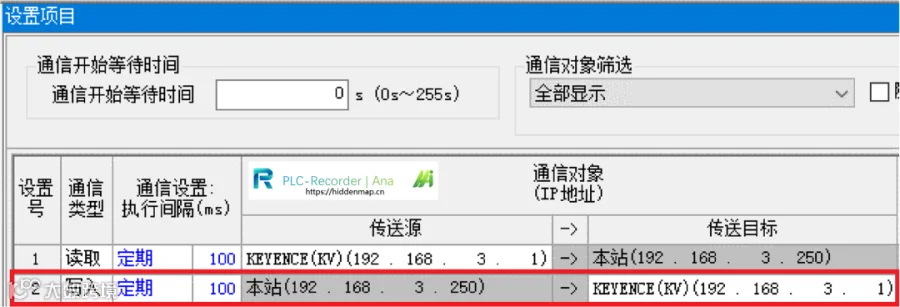

6.设置写入连接目标

1）通信类型：读取

2）设备类型：KEYENCE(KV 系列)

3）IP 地址：192.168.3.1

4）本站端口号：5570

7.设置读取参数

8.程序下载

将设置的参数写入CPU 模块，将CPU 模块复位，或将电源置为OFF→ON。

 五、程序演示

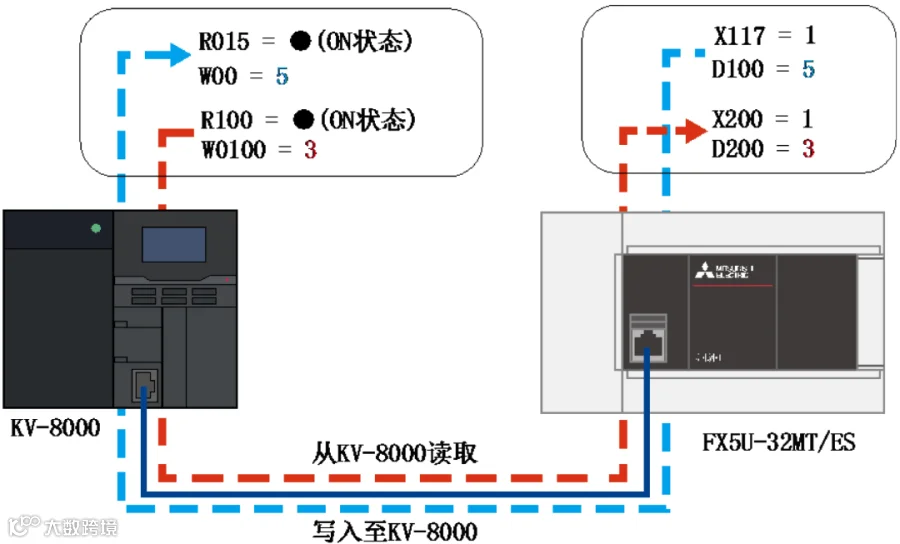

1.交互示意图

FX5U-32MT/ES 与KV-8000 定期发送和接收指定的位或位软元件值。使用GX Works3 的监看窗口与KV STUDIO 的登录监控器窗口，确认数据被读写。

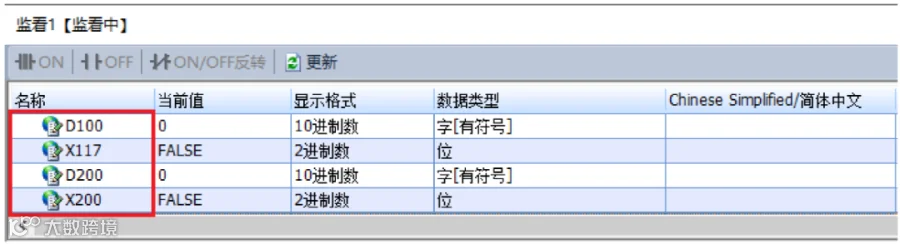

2.数据对比

1）三菱FX5U

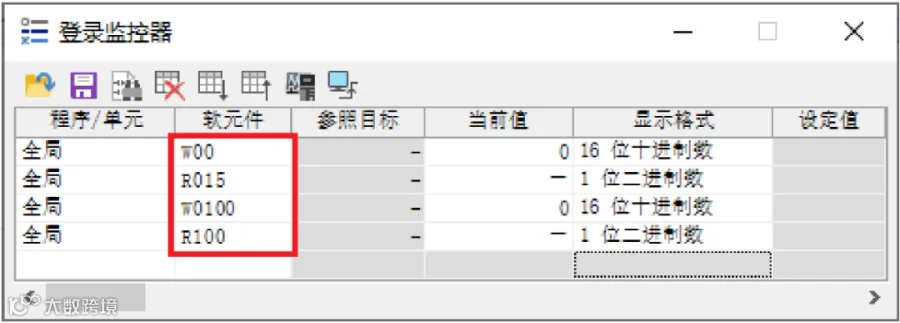

2）基恩士 KV-8000
