塑料薄膜电晕处理技术详解
目前，国内外普遍采用的塑料薄膜表面处理方法是电晕处理。以下介绍电晕处理的方式、效果及其检测方法。
1. 电晕放电处理装置
电晕放电处理装置（图4-2）通过在接触被处理薄膜的辊筒上包覆电介质材料，并使用棒状电极进行放电处理。这种方法避免了电晕放电转变为电弧放电。
电介质材料需具备耐高电压、抗臭氧老化、介电常数大且介电损耗小等特性，以防止电晕放电集中导致的处理不均匀。被处理表面与电极之间的间隙是关键参数，同时电极间隙和频率存在最佳条件，电源阻抗匹配也是重要因素。
2. 电晕处理的效果
电晕处理在高压高频电火花作用下，使空气电离产生极性基团，并打开聚烯烃分子中的双键，形成接枝反应，将非极性表面转化为极性表面。
经处理后，聚烯烃表面张力显著提高，可达38~44mN/m。此外，高压高频电火花还会对薄膜表面造成微小冲击，形成凹凸不平的结构，从而提升油墨的浸润性和接触面积，增强附着牢度。
通过ESCA光谱测定，可检测出类似醚、醇、过氧化物等含氧官能团的光谱，这些官能团随处理程度加深而增加。
3. 检测方法

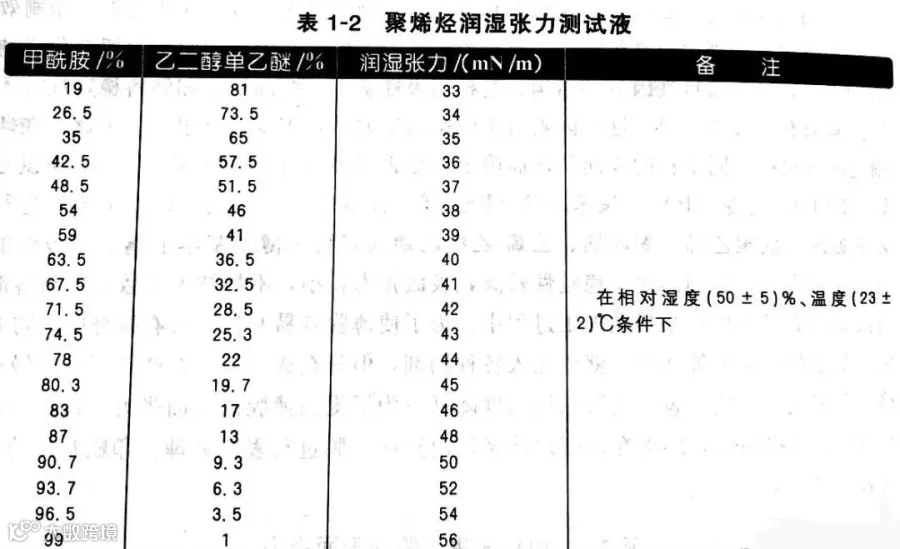

简易检测方法依据JIS K6763-1971标准进行。用清洁棉球蘸取不同表面张力的混合液，在试验薄膜上涂布约2cm²，保持2秒以上。若液膜破裂成小液滴，则选用表面张力更低的混合液，最终确定适合的润湿张力数值。具体配比参见表1-2。
