机械图纸该怎么看，测测你是机械行业的内行还是外行？

机械是一门严谨且实践性强的学科，图纸作为工程语言，容不得半点差错。一处标注错误，可能导致实际加工与设计严重偏离。

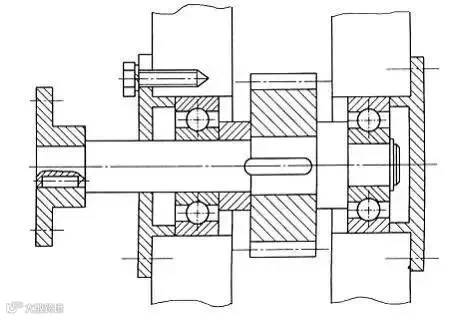

你能看出下图中的错误吗？

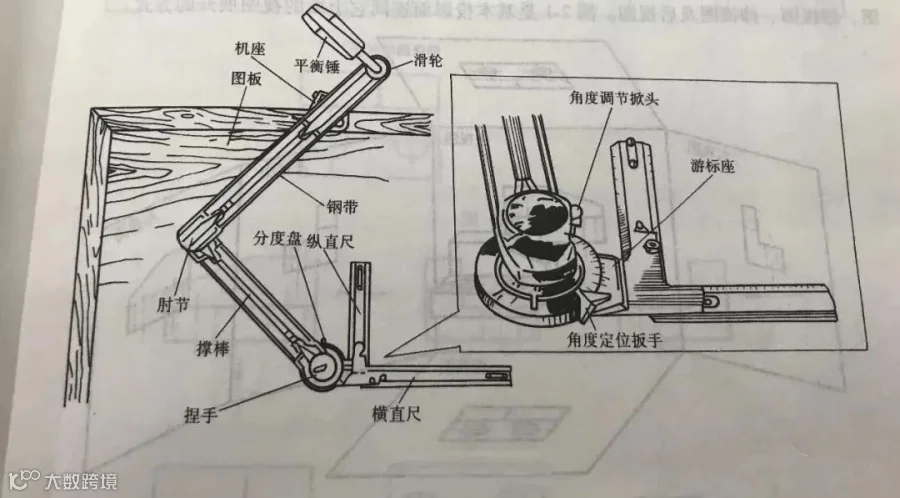

掌握机械图纸阅读能力是工程师的基本功。本文系统梳理机械图纸的核心知识，帮助读者快速理解图纸内容，提升识图效率。

机械图纸的种类

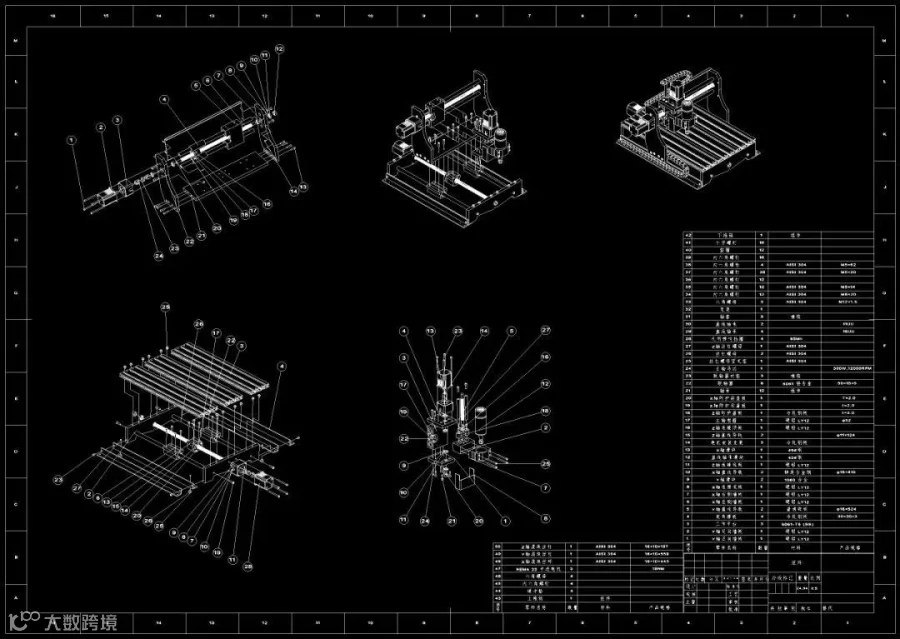

机械图纸主要包括：装配图、简图、原理图、零件图和BOM表。明确图纸类型是识图的第一步，不同图纸表达的重点和信息维度各不相同。

如何看懂机械图纸？

明确图纸类型

区分图纸是装配图、零件图还是BOM表等，有助于把握其表达重点。例如，零件图侧重结构与尺寸，装配图则强调部件间的配合关系。

查看图纸描述对象

通过标题栏获取关键信息，如名称、编号、数量、材料、比例、单位等。这些信息位于图纸右下角，遵循国家标准，确保图纸通用性和可读性。

确定视图方向

标准图纸至少包含一个视图。掌握三视图投影原理是基础。常见投影法包括：

• 第一角投影法：广泛应用于欧洲国家（如德国、英国）；
• 第三角投影法：符合人眼观察习惯，美国、日本普遍采用；

中国国家标准允许使用两种投影法，但同一图纸中不得混用。

还原产品关键结构

结合多个视图，借助空间想象力还原零件三维形态。若无法准确构建结构模型，易导致“挖井成烟囱”式的误解。

确认产品尺寸

初步了解整体尺寸即可，具体加工时需详细核对标注。制造人员应重点关注公差要求。

机械类图纸的基本信息

以上五点为识图基础，掌握后可视为具备基本识图能力。然而，机械图纸承载的信息远不止于此，还包括精度、工艺、表面处理等深层设计要求。

图纸中的产品精度

机械尺寸均存在公差范围，无论是否明确标注。大批量生产中，尺寸一致性依赖于精度控制。未注公差按国家标准执行，形位公差同样重要，是保证装配性能的关键。

图纸中的产品工艺

图纸虽不直接描述加工过程，但结构设计已隐含工艺可行性。设计者必须考虑零件能否被有效制造，相关要求体现在结构形式与技术说明中。

图纸中的表面粗糙度

表面粗糙度影响配合性质、耐磨性、密封性等性能，同时决定加工方式（如磨削、车削）。图纸中通过符号标注Ra或Rz值，优先选用Ra参数。

产品的热处理

热处理提升材料性能，满足使用需求，并与选材及加工流程密切相关，通常在技术要求中注明。

产品的表面处理

如镀层、氧化、喷涂等，用于防腐、耐磨或美观，常在技术要求中提出，且与材料特性相关联。

机械图纸的标注方法

常见结构的尺寸注法

包括盲孔、螺纹孔、沉孔、锪平孔及倒角的规范标注方式。

❖ 盲孔

❖ 螺纹孔

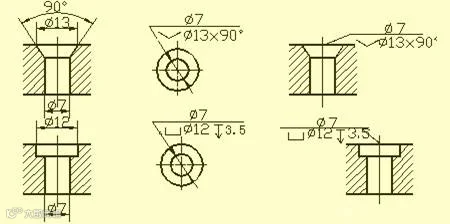

❖ 沉孔

❖ 锪平孔

❖ 倒角

零件上的机械加工结构

❖ 退刀槽和砂轮越程槽

便于刀具退出并保证装配面贴合。尺寸常以“槽宽×直径”或“槽宽×槽深”标注。

❖ 钻孔结构

盲孔底部有120°锥角，深度指圆柱部分。阶梯孔过渡处也有相同锥角。钻头轴线应尽量垂直于被钻面，以防偏斜或断钻。

❖ 凸台和凹坑

减少加工面积，保证接触良好。常见于铸件支撑面或连接部位，也可设计为凹槽结构以节省材料。

常见零件结构

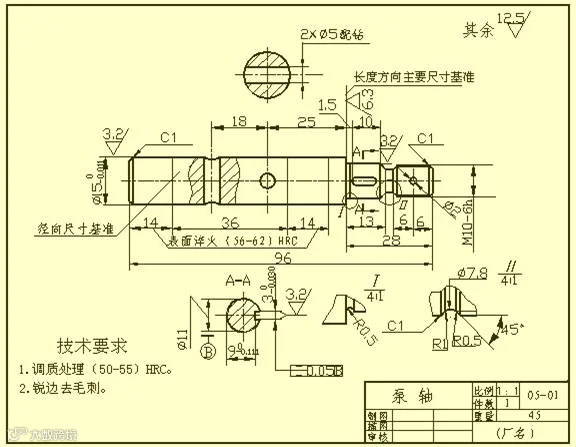

❖ 轴套类零件

如轴、衬套，常用一个主视图加断面图表达。轴线水平放置，便于加工读图。径向尺寸以轴线为基准，长度方向以端面或轴肩为基准。

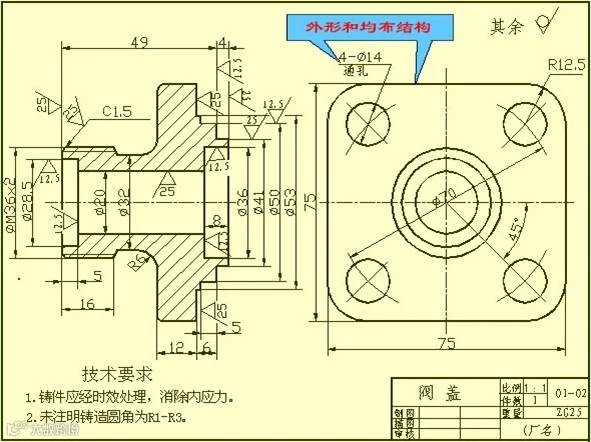

❖ 盘盖类零件

如端盖、齿轮，主体为回转体，带凸缘、均布孔或肋。主视图常取过轴线的剖视图，辅以左/右视图表达外形。

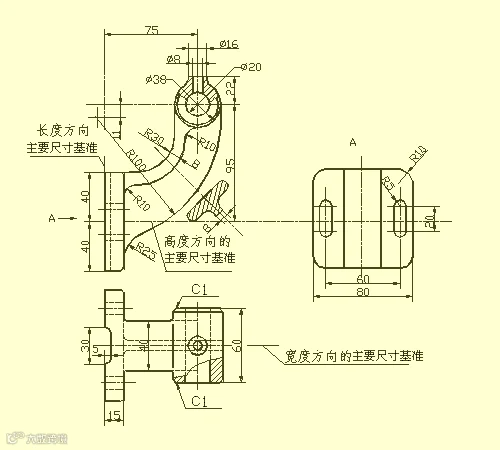

❖ 叉架类零件

如拨叉、连杆，形状复杂，主视图按工作位置绘制。需多个视图配合局部视图、断面图等表达细节。

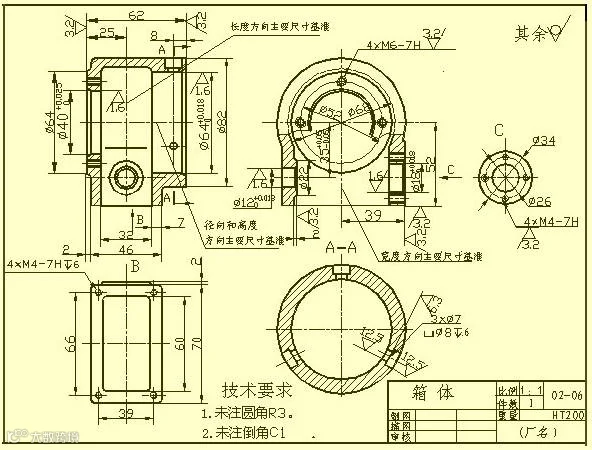

❖ 箱体类零件

如泵体、减速箱，结构复杂，加工方位多变。主视图依工作位置确定，辅以多种剖视、断面图清晰表达内外结构。

表面粗糙度

❖ 概念

表面粗糙度反映微观几何形状误差，影响配合、耐磨、密封等性能，是评定零件质量的重要指标。

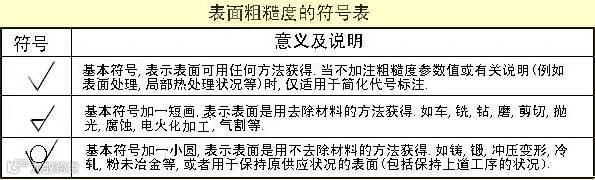

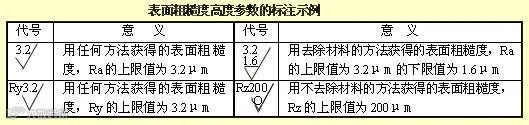

❖ 代号与标注

依据GB/T 131-1993，常用符号表示，并按规定标注在轮廓线或尺寸界线上，箭头指向被测表面。

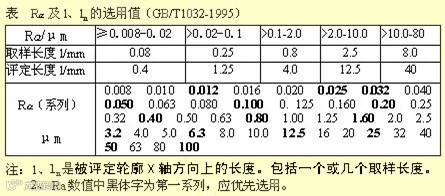

❖ 主要评定参数

• Ra（轮廓算术平均偏差）：优先选用；
• Rz（轮廓最大高度）：适用于不允许出现较大加工痕迹的表面。

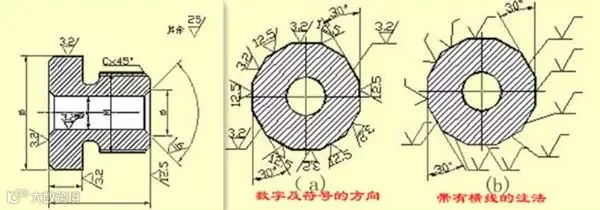

❖ 标注要求

同一表面仅标注一次，可集中于图样右上角。若大部分表面要求一致，可用“其余”统一标注。不同区域有差异时，应用细实线分界并分别标注。

标准公差和基本偏差

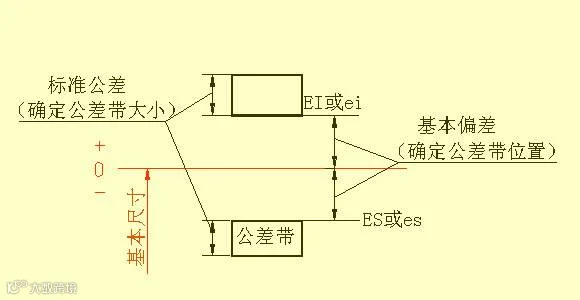

依据《极限与配合》标准，公差带由标准公差（决定大小）和基本偏差（决定位置）组成。

1）标准公差（IT）

分为20级（IT01至IT18），等级越高，精度越低。数值由基本尺寸和公差等级共同决定。

2）基本偏差

确定公差带相对于零线的位置，共28个，用字母表示（大写为孔，小写为轴）。JS/js对称分布于零线两侧。

公差带代号由基本偏差代号与公差等级组成，如H7、g6。

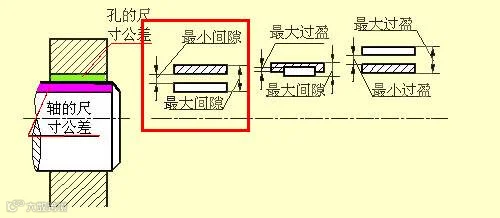

配合

指基本尺寸相同的孔与轴公差带之间的关系，分为三类：

• 间隙配合：孔公差带在轴之上；
• 过渡配合：公差带交叠；
• 过盈配合：孔公差带在轴之下。

基准制

1）基孔制

基准孔基本偏差为H，下偏差为零，通过改变轴的偏差实现不同配合。

2）基轴制

基准轴基本偏差为h，上偏差为零，通过改变孔的偏差实现配合。

配合代号

以分数形式表示，分子为孔公差带，分母为轴公差带。含H为基孔制，含h为基轴制。

示例：
φ25H7/g6 —— 基孔制间隙配合；
φ25N7/h6 —— 基轴制过渡配合。

公差与配合在图样上的标注

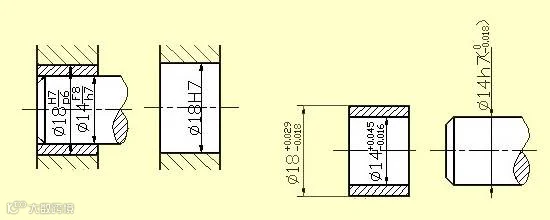

装配图采用组合式注法；零件图有三种标注形式，具体见下图。

形位公差

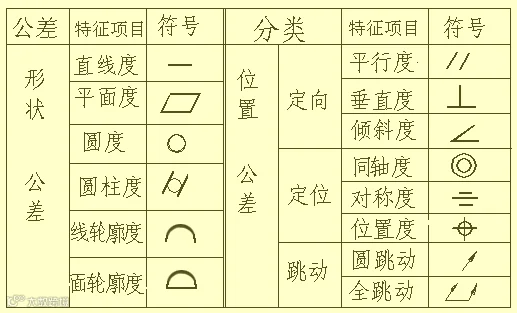

指实际形状与位置对理想状态的允许变动量，包括形状公差（如直线度、圆度）和位置公差（如同轴度、平行度）。

❖ 代号组成

包括公差项目符号、框格、指引线、数值及基准代号。框格高度与尺寸数字一致。

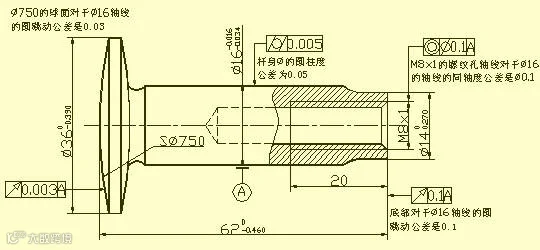

❖ 标注示例

形位公差应清晰标注，必要时可在技术要求中文字说明。

机械图纸基础常识

1. 图纸幅面分为A0～A4五种，标题栏位于右下角，文字方向与看图方向一致。
2. 图线类型包括粗实线、细实线、虚线、波浪线、点划线等八类。
3. 可见轮廓线用粗实线，不可见用虚线，中心线用细点划线，宽度约为粗实线1/3。
4. 比例为图形与实物尺寸之比。
5. 1:2为缩小比例，2:1为放大比例；图中标注尺寸均为实际尺寸。
6. 汉字应使用长仿宋体书写，字体工整、排列整齐。
7. 尺寸标注三要素：尺寸界线、尺寸线、尺寸数字。
8. 常用符号：R—半径，φ—直径，Sφ—球直径。
9. 尺寸以毫米为单位时不需标注单位名称。
10. 水平尺寸数字字头向上，垂直尺寸字头向左，角度数字水平书写。
11. 斜度用∠表示，锥度用特定符号，方向与实际一致。
12. 平面图形线段分已知、中间、连接三类，作图顺序依次进行。
13. 三视图投影面：V（正面）、H（水平面）、W（侧面）。
14. 三视图投影规律：主俯视图等长，主左视图等高，俯左视图等宽。
15. 主视图反映长高，俯视图反映长宽，左视图反映高宽。
16. 方位对应：主视图上下左右，俯视图前后左右，左视图上下前后。
17. 基本视图有三个：主视、俯视、左视；另加仰视、右视、后视共六种。
18. 剖视图按范围分全剖、半剖、局部剖三种；剖切方式包括阶梯剖、组合剖等。
19. 剖视图标注内容：剖切线、箭头、名称（×—×）。
20. 无标注的剖视图默认为对称面剖切。
21. 剖面图表达内部结构，分实体与空心两类。
22. 移出剖面画于轮廓外，重合剖面画于轮廓内。
23. 零件真实大小以图样标注尺寸为准。
24. 每个方向至少有一个尺寸基准。
25. 螺纹五要素：牙型、直径、螺距、导程、线数、旋向。
26. 内外螺纹旋合条件：五要素完全一致。
27. 牙型符合国标为标准螺纹；牙型不符为非标准螺纹；牙型符但直径或螺距不符为特殊螺纹。
28. 外螺纹大径用d，小径用d1，终止线为粗实线。
29. 内螺纹剖视图中大径用D，小径用D1，终止线为粗实线；不可见时全用粗实线。
30. 常见螺纹连接形式：螺栓、双头螺柱、螺钉连接。
31. 常用键类型：普通平键、半圆键、钩头楔键、花键。
32. 圆柱齿轮按齿向分直齿、斜齿、人字齿。
33. 齿轮规定画法：齿顶圆粗实线，分度圆细点划线，齿根圆细实线（可省略）；剖视图中齿根圆用粗实线。
34. 表面粗糙度统一标注规则：全部相同可在右上角标注；大部分相同时，用“其余”标注。

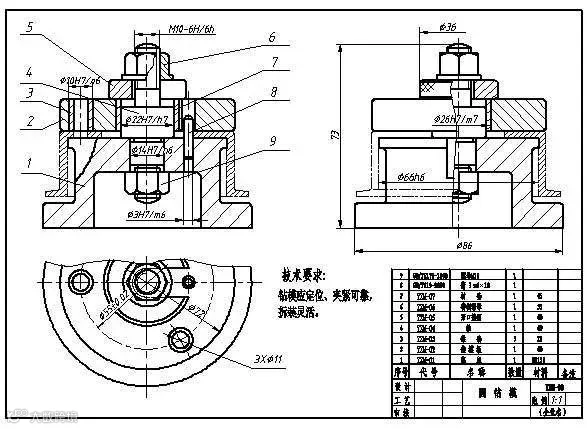

35. 完整装配图内容：一组视图、必要尺寸、技术要求、零件序号与明细栏。
36. 装配图尺寸类型：规格、装配、安装、外形及其他重要尺寸。
