在数字化浪潮席卷全球的今天，从智能手机的高清音质到工业机器人的精准控制，背后都离不开一种关键器件——数模转换器（Digital-to-Analog Converter, DAC），它是将数字信号转换为模拟信号的核心器件，广泛应用于生活中的方方面面。
本文将从技术原理、选型指南到实际应用，全面解析这一“隐形英雄”。

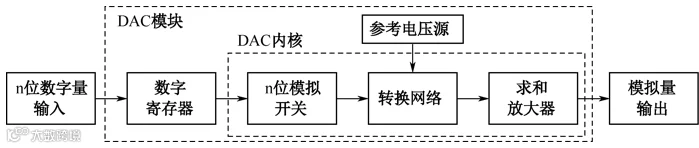

DAC芯片如同数字世界与模拟现实的“播音员”，它的核心使命是将数字信号（如0和1组成的二进制数据），转换为模拟信号（如电压、电流等连续物理量）。
想象一下：DAC就像音响的发声单元，把电脑里冰冷的二进制代码（比如'0101'）转换为你能欣赏的音乐或人声。
简单总结一句话：DAC是数字系统接入模拟世界的桥梁。
以经典的R-2R电阻网络为例，其通过重复的R和2R电阻分段实现分压，避免了加权电阻法中需大范围电阻值的问题，成为性价比最高的架构之一。
目前主流DAC分四大类型，各有千秋：
☑原理：通过R与2R电阻构成的梯形网络，每位数字信号控制独立电阻支路。
☑特点：结构简单、成本低；但需高精度电阻（误差随分辨率升高显著）。
☑应用：音频设备、基础控制电路。
☑原理：数字信号开关电流源（1导通/0关断），导通电流叠加后经电阻转电压或直输电流。
☑特点：高速、驱动能力强；需精密电流匹配（工艺难度高）。
☑应用：5G通信、光纤传输、视频广播设备。
☑原理：预充电容通过数字信号切换开关，利用电荷再分配输出目标电压。
☑特点：高集成度、低功耗；电容匹配影响精度与线性度。
☑原理：数字信号经插值升频→Σ-Δ调制为1位高速流→1位DAC输出后低通滤波降噪。
☑特点：超高精度与信噪比；存在延迟，需复杂数字处理。
☑应用：高保真音频、工业精密控制。
① 定义：以bit为单位，决定输出精度。
② 作用：分辨率越高，输出输出电平级数越多，模拟信号还原越精细。
① 定义：单位SPS（每秒采样次数），影响动态响应速度。
② 应用差异：
● 音频DAC需支持≥44.1kHz采样率防失真
● 工业场景优先考虑低功耗与长期稳定性
● 视频/雷达系统可达GHz级高速采样
① 定义：实际转换曲线与理想直线的最大偏移量（LSB单位），包含：
● INL（积分非线性）：整体线性误差
● DNL（微分非线性）：相邻码间偏差
② 关键要求：精密测量（如仪器仪表）通常要求INL<±1LSB以保证信号保真度。
① 定义：有用信号功率与背景噪声功率的比值，反映信号纯净度。
② 性能关联：在合理范围内，SNR越高信号质量越优。
① 定义：输出信号中谐波失真与噪声的总功率与基波功率的比值。
② 性能关联：一般THD+N越低，信号还原度越高。
① 定义：是可变化信号（例如声音或光）最大值和最小值的比值。
② 性能关联：动态范围越大，DAC能处理的信号幅度范围越广。
① 定义：衡量DAC对电源电压变化的敏感度。
② 性能关联：PSRR越高，电源噪声对输出信号的影响越小。
DAC选型需综合权衡技术、成本及应用场景，直接影响产品性能与竞争力，需以需求为导向、指标为标尺，多维度评估匹配最适合的产品。
尽管国际厂商仍占据主导地位，但国产厂商也在默默耕耘，不断发力，持续推出创新产品，以实现技术追赶与市场需求适配，以求在各项参数赶上了国际主流水准。

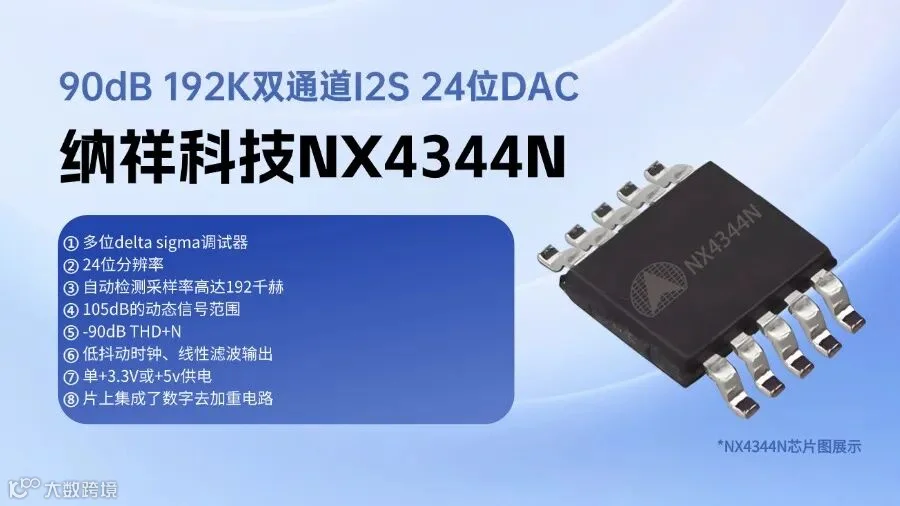

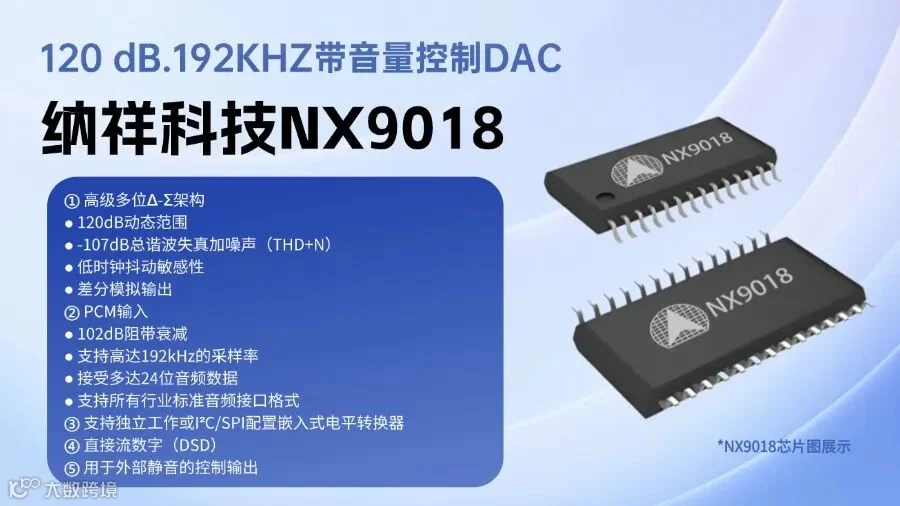

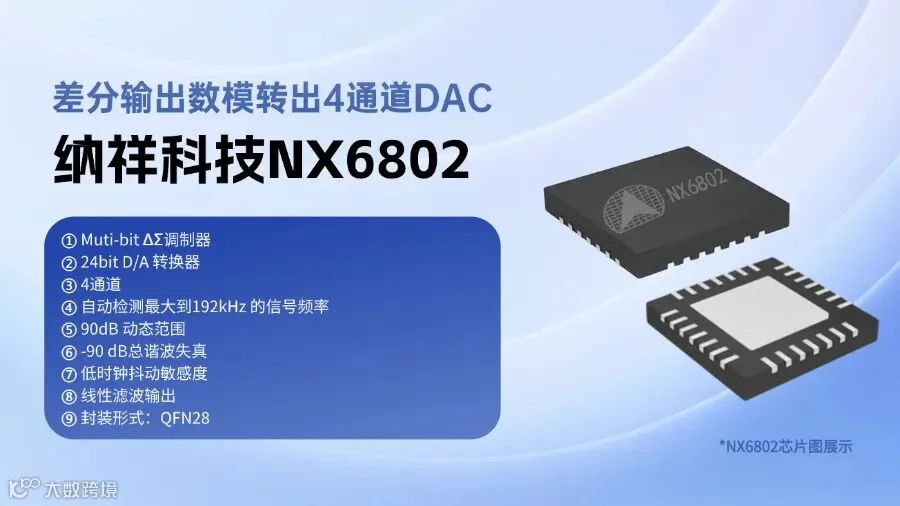

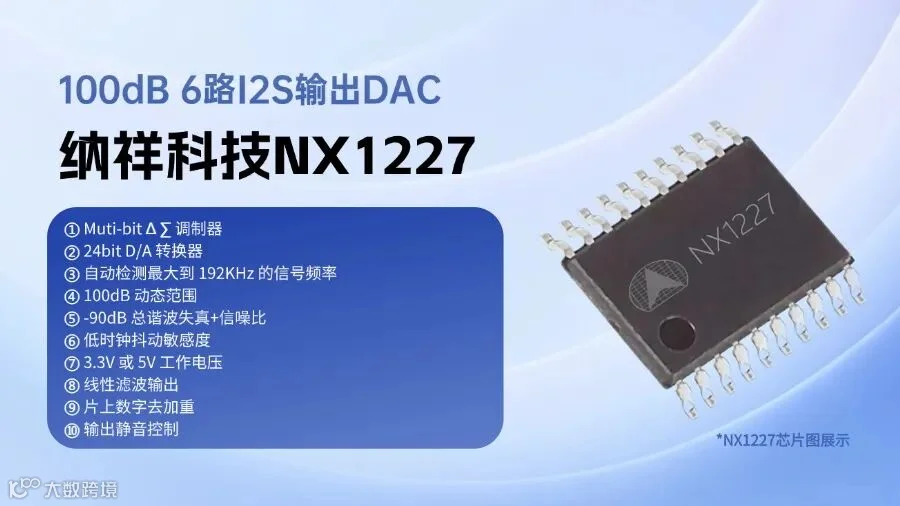

以国产半导体企业纳祥科技为例，其主力DAC产品线（包括NX9018、NX4344N、NX6802、NX1227等型号）已实现从消费电子到工业控制的高性能、全场景覆盖的产品矩阵。
（☝️可点击了解更多☝️）
总的来说，DAC应用广泛且市场潜力大，从消费电子到工业控制可谓无处不在，并凭借技术创新与成本控制，已在多个细分领域实现突围，值得重点关注。
其典型应用领域及用途包括但不限于：
① 音频系统：解码输出、扬声器/耳放驱动
② 汽车电子：电机/车灯控制、仪表盘
③ 仪器仪表：电源校准、传感器驱动
④ 通信系统：射频信号生成、IQ调制
⑤ 工业控制：电压/电流模块、伺服控制
⑥ 消费电子：显示控制、电源调节、震动反馈
👇视频版展示👇

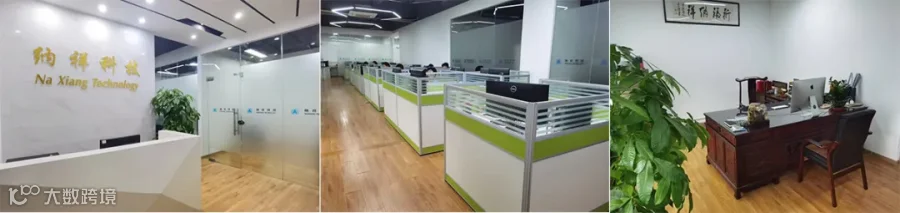

深圳市纳祥科技有限公司成立于2014年，是一家专注于音频编解码、HIFI模拟信号链、高清视频接口转换等领域的国产半导体企业。
