各种铣刀及齿轮刀具
直柄及锥柄立铣刀
用于铣削工件的垂直台阶面、沟槽及凹槽，按夹持方式分为直柄、莫氏锥柄和7:24锥柄三种。根据齿数可分为粗齿（3～6齿）、中齿（4～8齿）和细齿（5～10齿），分别适用于粗加工、半精加工和精加工。
规格详见图8-19及表8-28、表8-29。

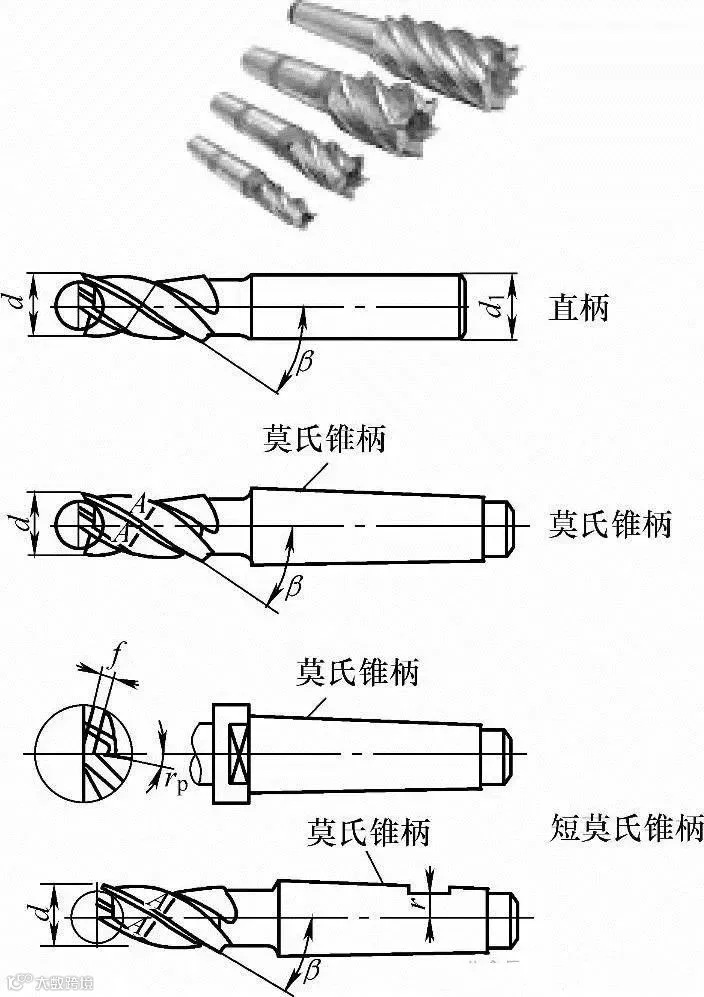

图8-19 直柄及锥柄立铣刀

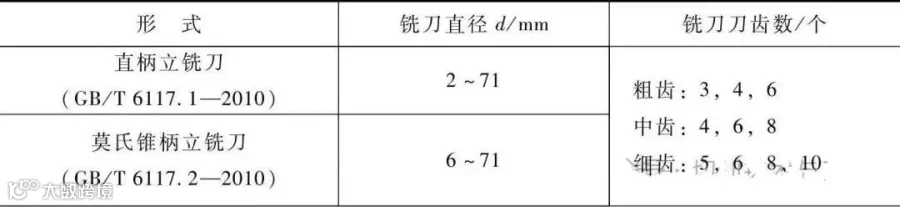

表8-28 直柄、莫氏锥柄及短莫氏锥柄立铣刀规格
（续）
注：莫氏锥柄立铣刀直径与锥度对应关系为：6～12mm/1号，14～20mm/2号，22～36mm/3号，32～45mm/4号，40～45mm/5号，50mm/4或5号，56mm/4号，56～71mm/5号。

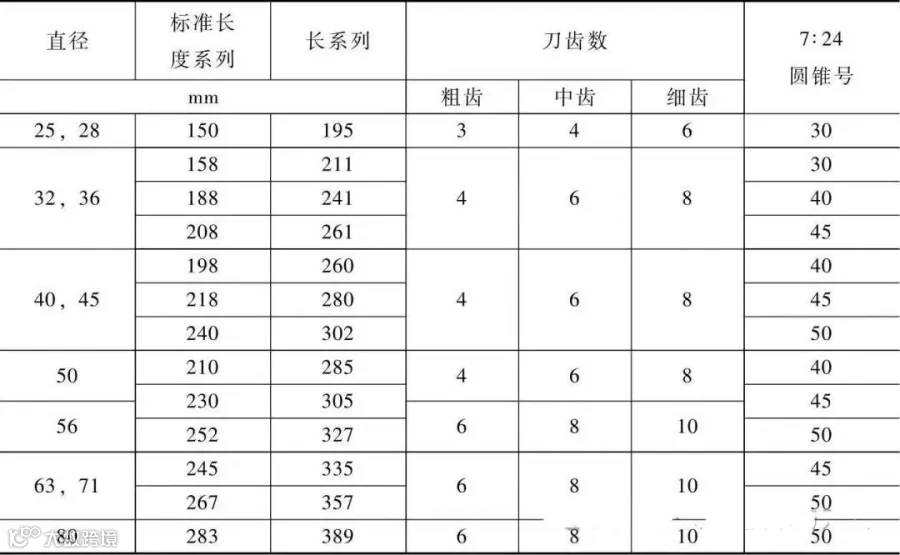

表8-29 7∶24锥柄立铣刀规格（GB/T 6117.3—2010）
套式立铣刀
适用于平面铣削，分粗齿和细齿两种类型，满足不同加工精度需求。
外形见图8-20，规格依据GB/T 1114.1—1998，详见表8-30。
表8-30 套式立铣刀规格
图8-20 套式立铣刀
圆柱形铣刀
主要用于平面铣削，分为粗齿和细齿型，分别用于粗加工和精加工。
外形见图8-21，规格依据GB/T 1115.1—2002，详见表8-31。

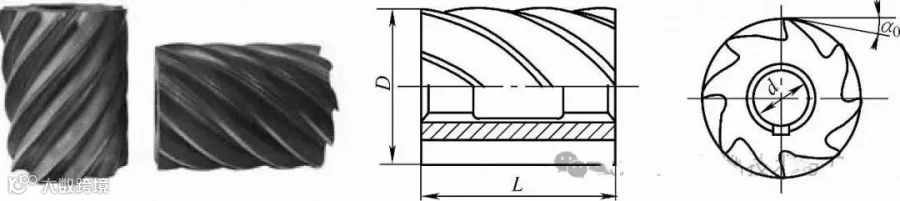

图8-21 圆柱形铣刀

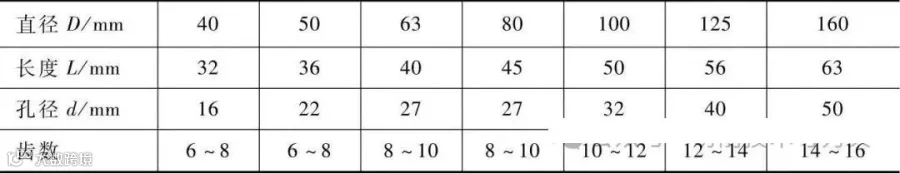

表8-31 圆柱形铣刀规格
注：齿数参照GB/T 1115—1985标准，供参考。
三面刃铣刀
分为直齿与错齿两类，直齿又分Ⅰ型与Ⅱ型，按精度分为普通级和精密级（错齿仅普通级）。用于铣削定宽沟槽和端面，错齿型适用于较深沟槽加工。
外形见图8-22，规格依据GB/T 6119—2012，详见表8-32。

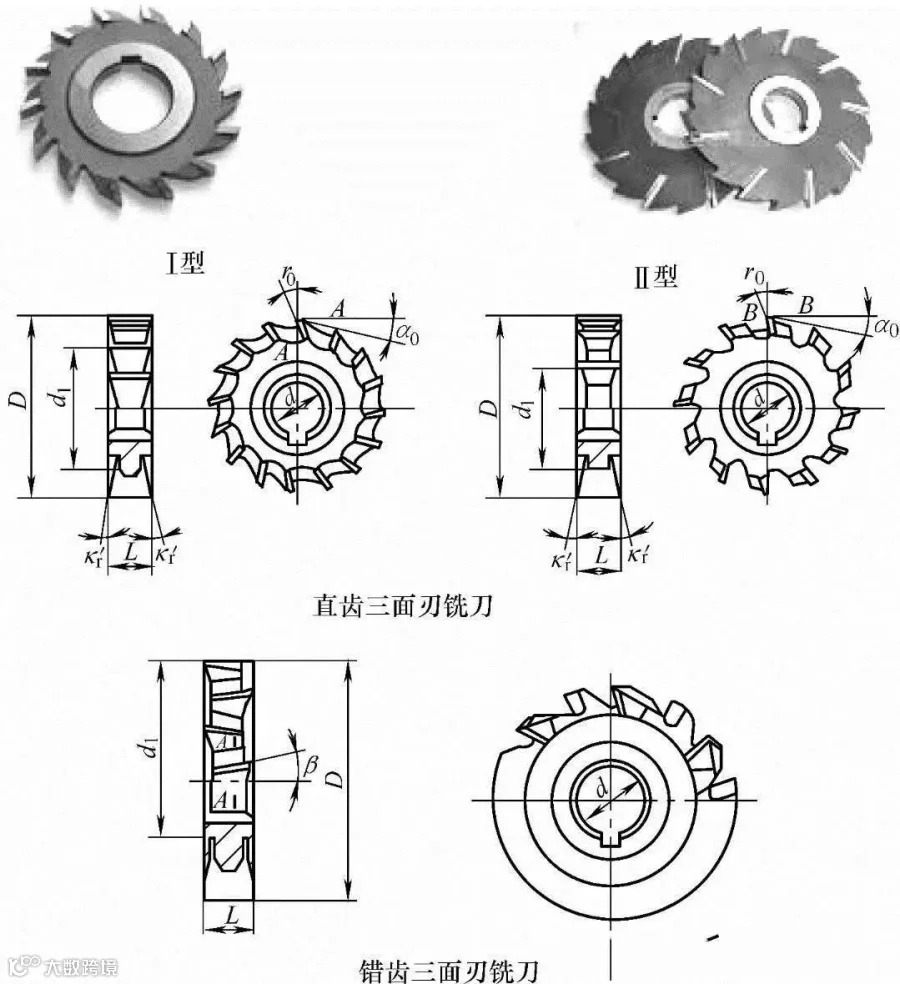

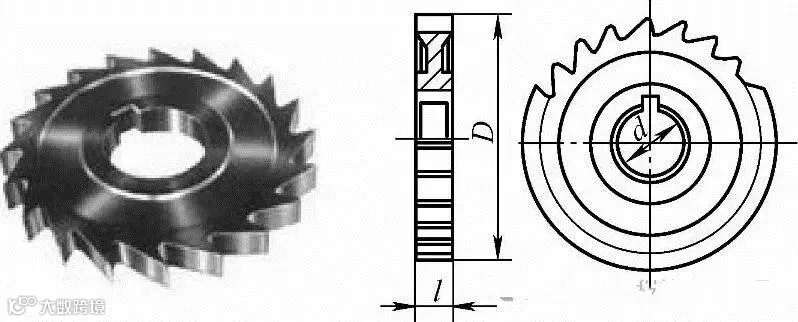

图8-22 三面刃铣刀
表8-32 三面刃铣刀规格
直柄及莫氏锥柄键槽铣刀
专用于轴类零件上平行键槽的铣削。
外形见图8-23，规格依据GB/T 1112—2012，详见表8-33。

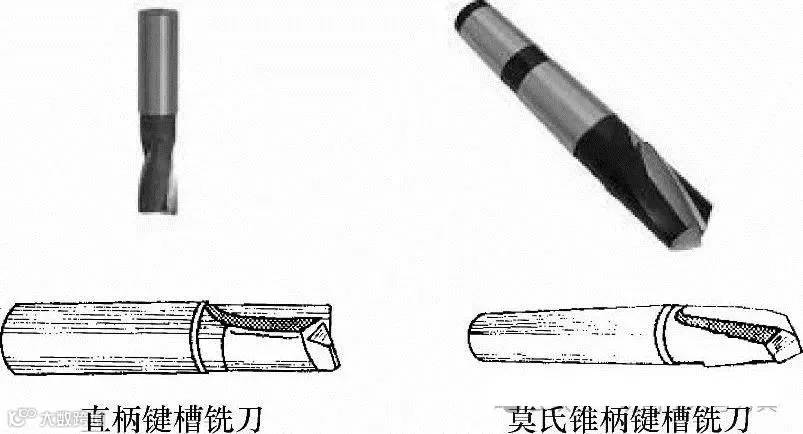

图8-23 直柄及莫氏锥柄键槽铣刀

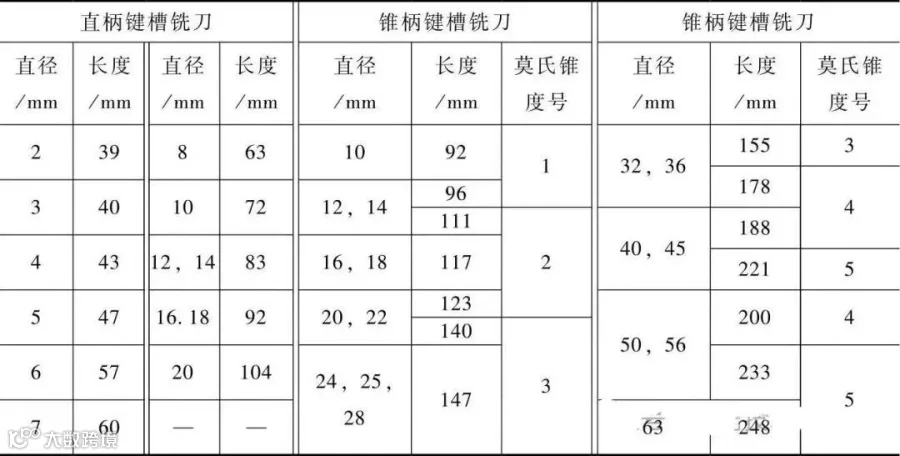

表8-33 直柄及莫氏锥柄键槽铣刀规格
锯片铣刀
用于金属材料切割及窄槽铣削。细齿型适用于钢铁材料，粗齿型适用于铝及铝合金等软金属，中齿型适用于中间材质。
外形见图8-24，规格依据GB/T 6120—2012，详见表8-34。

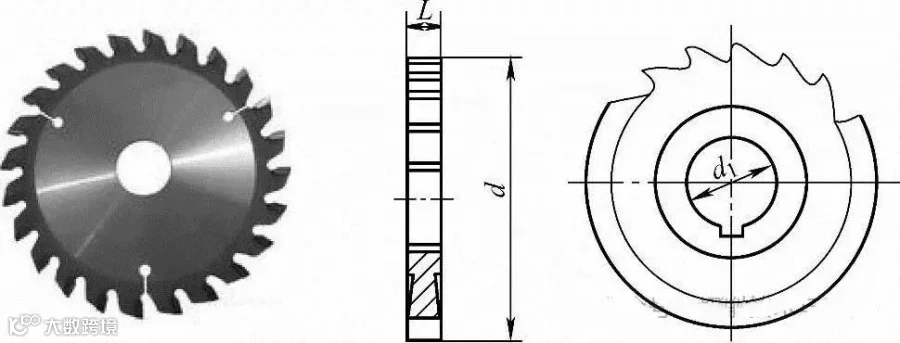

图8-24 锯片铣刀

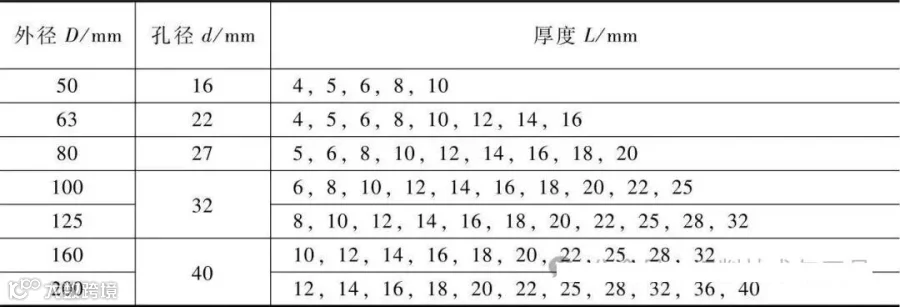

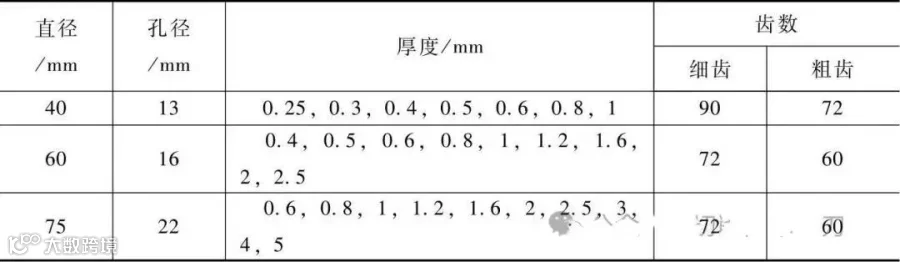

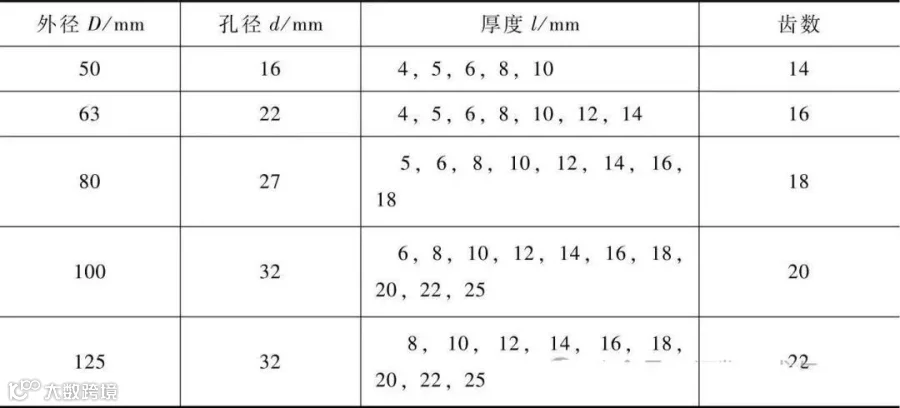

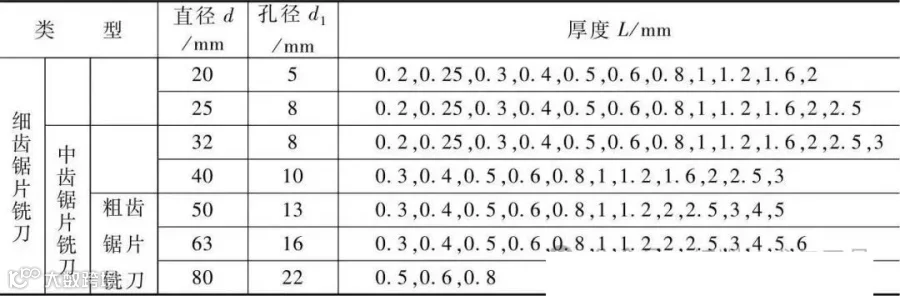

表8-34 锯片铣刀规格
圆角铣刀
用于工件圆角或倒角加工。
依据GB 6122.1—2002，圆角半径R（mm）系列为：1，1.25，1.6，2，2.5，3.15（3），4，5，6.3（6），8，10，12.5（12），16，20。外形见图8-25。
图8-25 圆角铣刀
镶片圆锯
适用于大直径或大截面金属材料的切割，按刀片固定形式分为A型、B型、C型。
外形见图8-26，规格依据GB/T 6130—2001，详见表8-35。

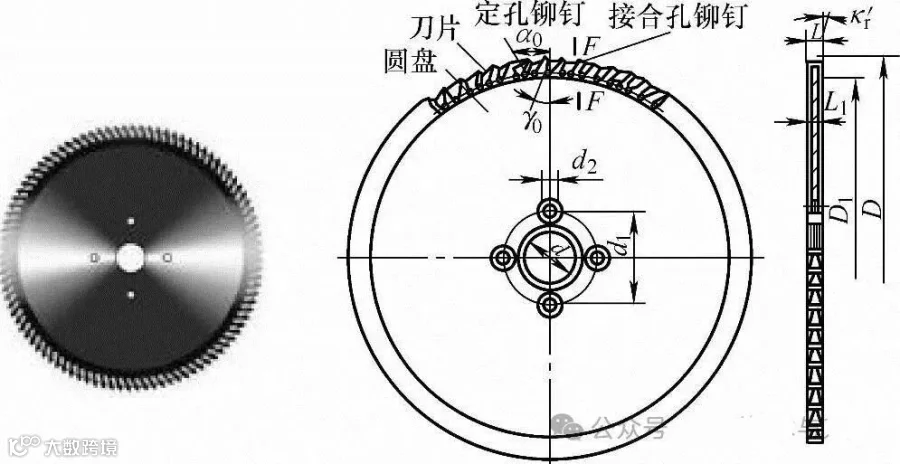

图8-26 镶片圆锯
表8-35 镶片圆锯规格
齿轮滚刀
安装于滚齿机，用于加工直齿或斜齿渐开线圆柱齿轮。分为Ⅰ型（AAA、AA级精度）和Ⅱ型（AA、A、B、C级精度），小模数型有AAA、AA、A三级。Ⅰ型可加工6级精度齿轮，Ⅱ型及镶片式适用于7～10级精度。
外形见图8-27，模数系列见表8-36。

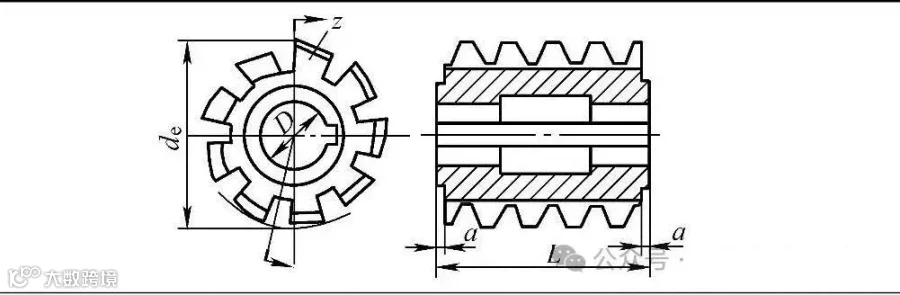

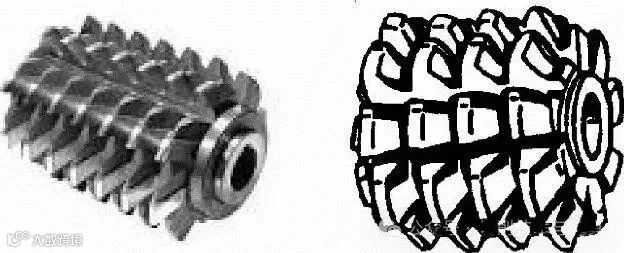

图8-27 齿轮滚刀

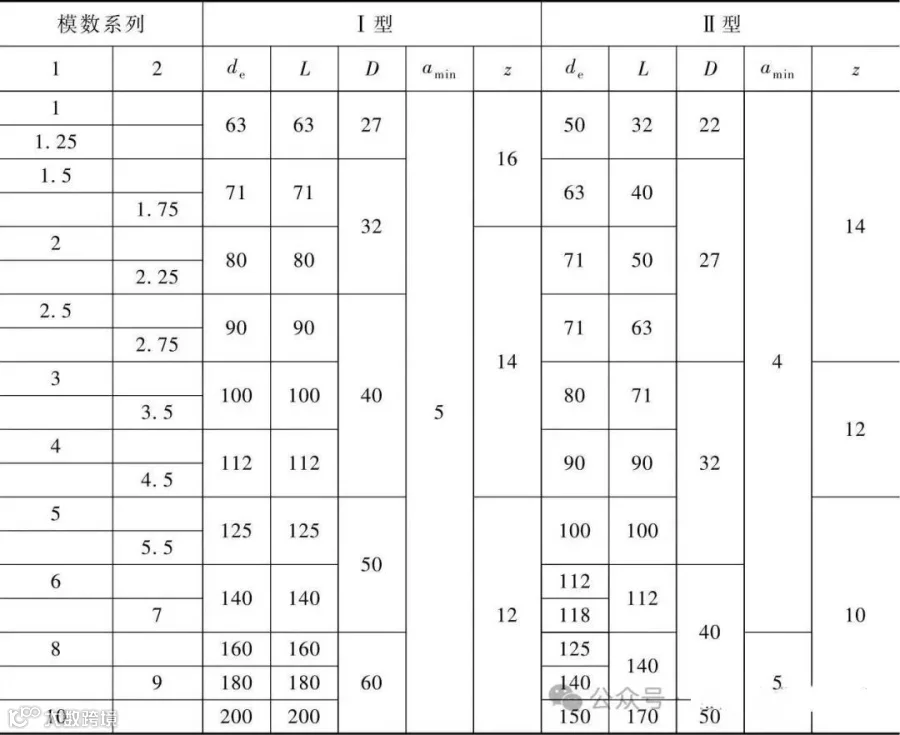

表8-36 齿轮滚刀模数系列（单位：mm）
（续）
直齿插齿刀
分为普通式和小模数式，用于加工模数1～12mm和0.1～1mm、齿形角20°的直齿圆柱齿轮。
三种结构形式：Ⅰ型（盘形）、Ⅱ型（碗形）、Ⅲ型（锥柄形），精度等级分别为AA、A、B或A、B。外形见图8-28，具体规格见表8-37至表8-42（GB/T 6081—2001、JB/T 3095—2006）。
图8-28 直齿插齿刀
表8-37～8-42 分别列出各型号插齿刀的模数与齿数参数。
直柄T形槽铣刀
专用于铣削工件上的T形槽，符合GB/T 6124—2007标准。
外形见图8-29，规格尺寸见表8-43。
图8-29 直柄T形槽铣刀

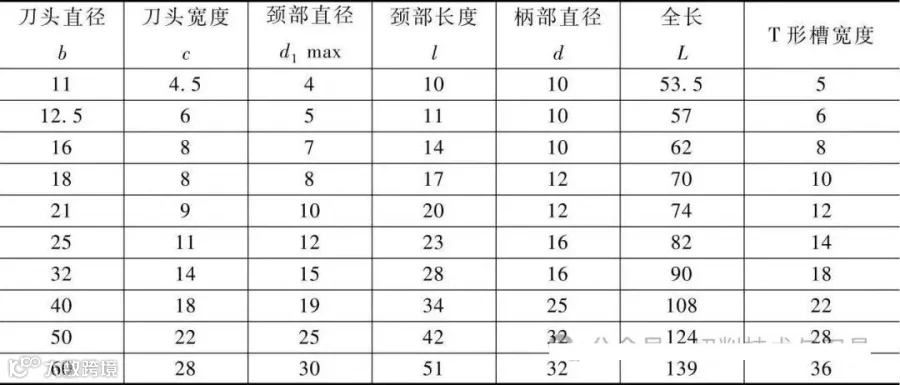

表8-43 直柄T形槽铣刀规格尺寸（单位：mm）
锥柄T形槽铣刀
同用于T形槽加工，采用锥柄结构增强刚性。
外形见图8-30，规格见表8-44。

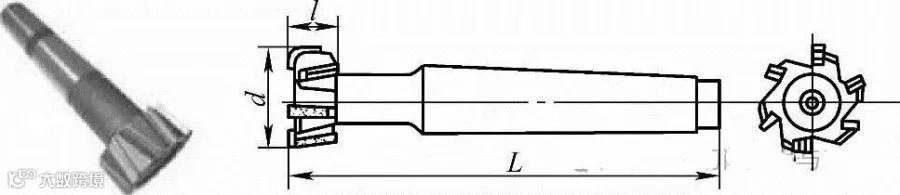

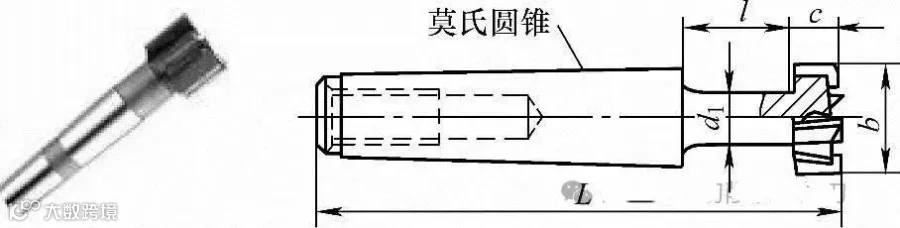

图8-30 锥柄T形槽铣刀

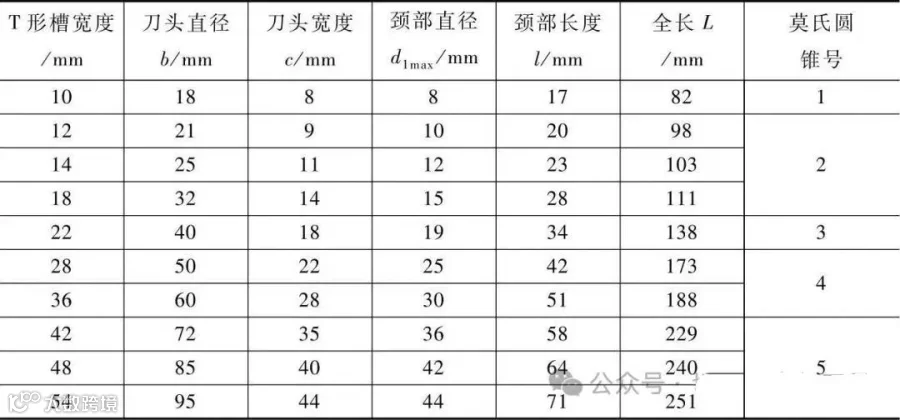

表8-44 锥柄T形槽铣刀规格尺寸

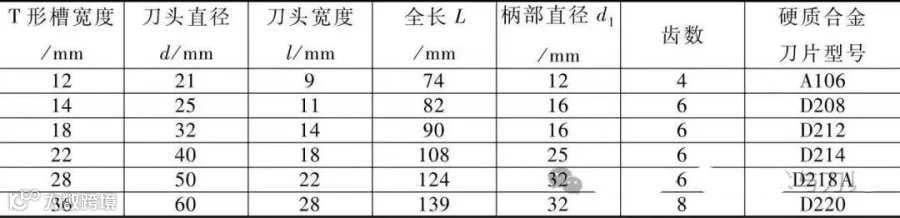

硬质合金直柄T形槽铣刀
适用于高速切削或硬质金属的T形槽加工，符合GB/T 10948—2006标准。
外形见图8-31，规格见表8-45。

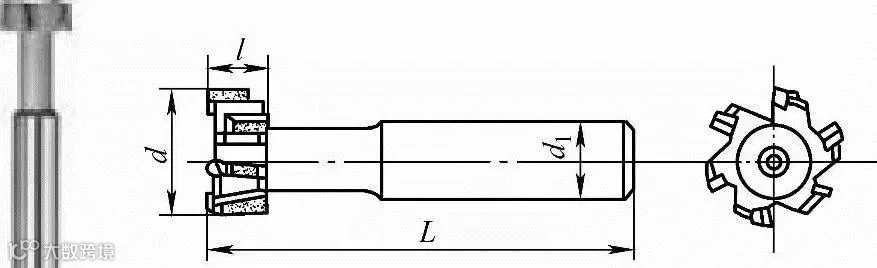

图8-31 硬质合金直柄T形槽铣刀
硬质合金锥柄T形槽铣刀
具备更高刚性和耐磨性，适用于高强度切削环境。
外形见图8-32，规格见表8-46。
图8-32 硬质合金锥柄T形槽铣刀

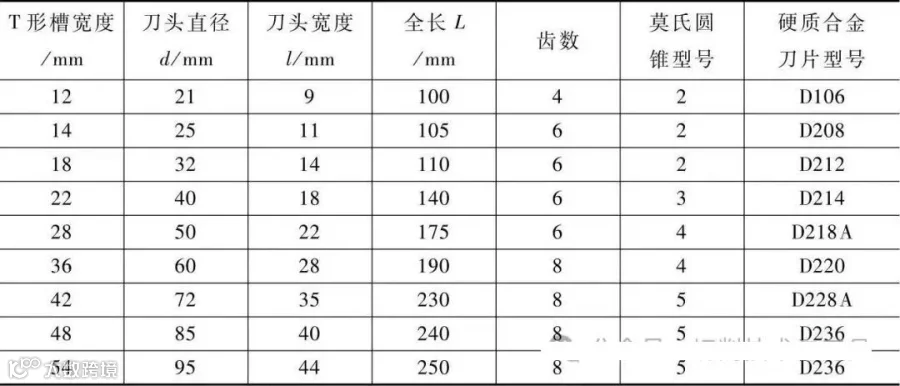

表8-46 硬质合金锥柄T形槽铣刀规格尺寸
尖齿槽铣刀
用于浅轴槽的铣削，符合GB/T 1119.1—2002标准。
外形见图8-33，规格见表8-47。
图8-33 尖齿槽铣刀

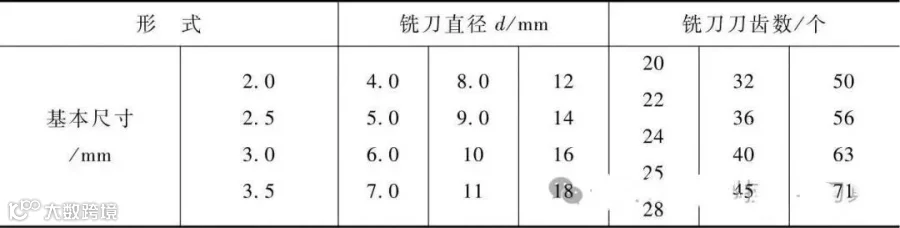

表8-47 尖齿槽铣刀规格尺寸
燕尾槽铣刀
用于正、反燕尾槽的加工，分为直柄型（Ⅰ型、Ⅱ型）及削平型，其中Ⅱ型含带端齿（Ⅱa）和不带端齿（Ⅱb）两种。
外形见图8-34，规格见表8-48（GB/T 6338—2004）。

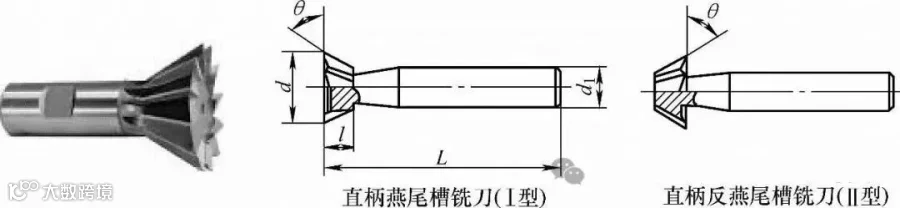

图8-34 燕尾槽铣刀
表8-48 燕尾槽铣刀形式与规格尺寸

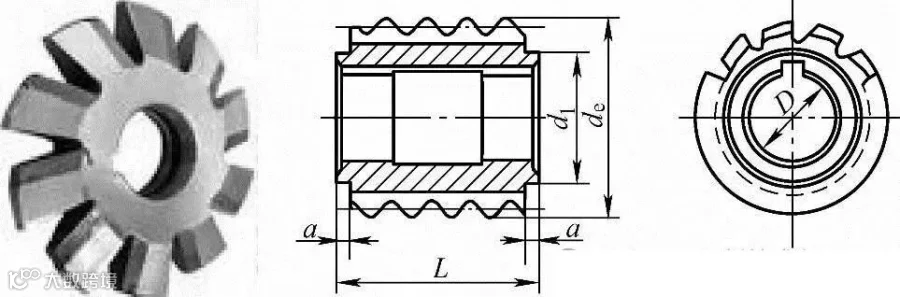

凸凹半圆铣刀
用于凸、凹半圆形表面的加工，符合GB/T 1124.1—2007标准。
外形见图8-35，规格见表8-49。
图8-35 凸凹半圆铣刀

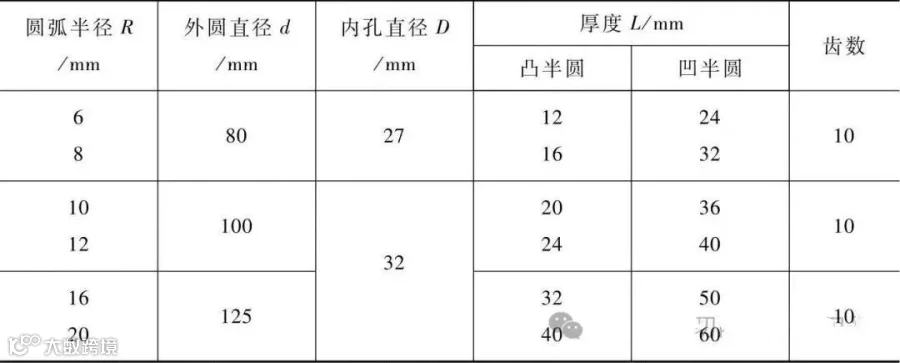

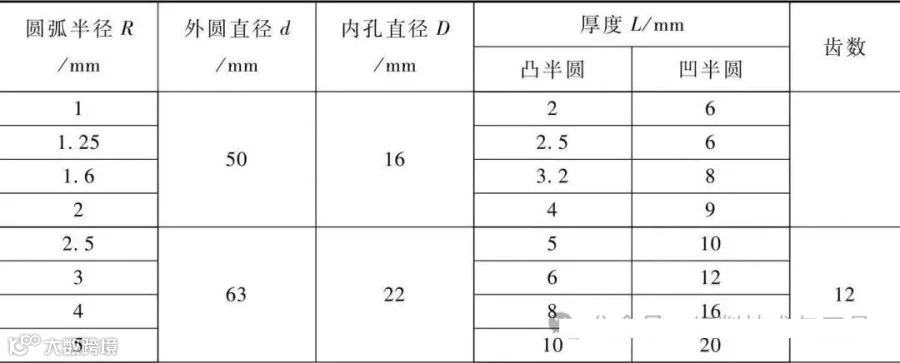

表8-49 凸凹半圆铣刀规格尺寸
（续）
螺钉槽铣刀
又称切口铣刀，用于螺钉头部“一”字槽或其他窄槽加工。
外形见图8-36，规格见表8-50（JB/T 8366—1996）。
图8-36 螺钉槽铣刀
表8-50 螺钉槽铣刀规格尺寸
硬质合金斜齿立铣刀
A型用于钢材加工（P20～P30刀片），B型用于铸铁（K20～K30刀片），适用于小平面、端面、台阶及凹槽铣削。
分直柄和锥柄两种，外形见图8-37，规格见表8-51和表8-52（JB/T 7971、7972—1999）。

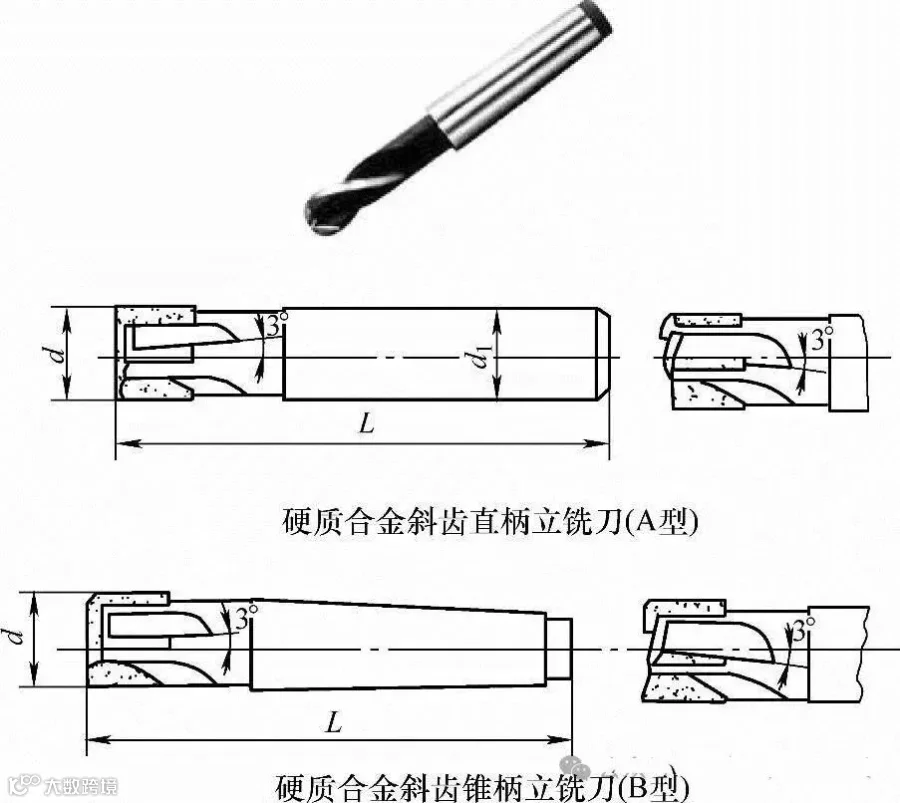

图8-37 硬质合金斜齿立铣刀

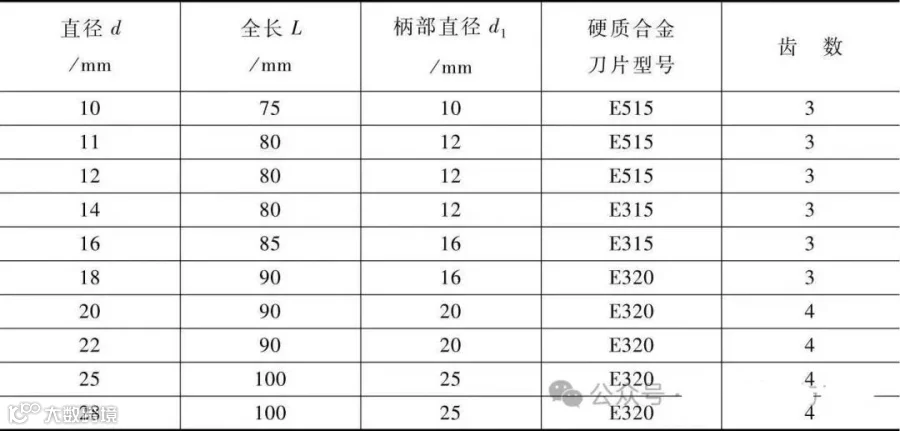

表8-51 直柄型规格尺寸

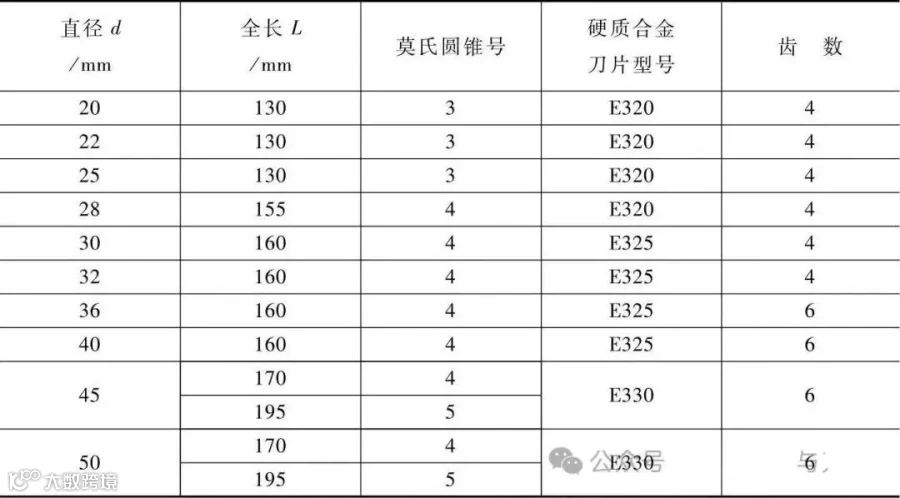

表8-52 锥柄型规格尺寸
（续）
注：刀片型号按YS/T 79—2006选用。
镶齿三面刃铣刀
刀齿镶嵌于刀体，用于一定宽度沟槽及端面铣削。
外形见图8-38，规格见表8-53（JB/T 7953—2010）。

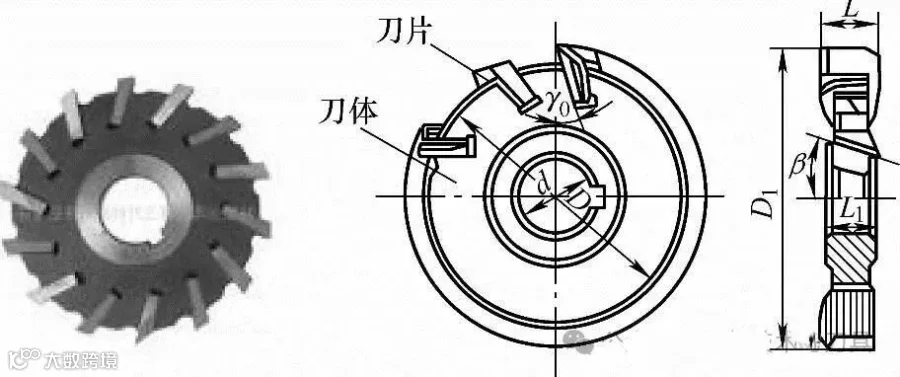

图8-38 镶齿三面刃铣刀

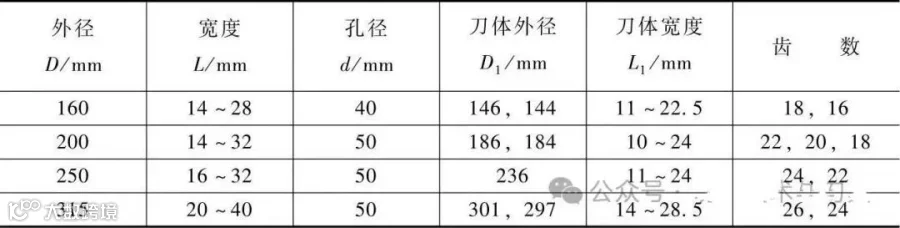

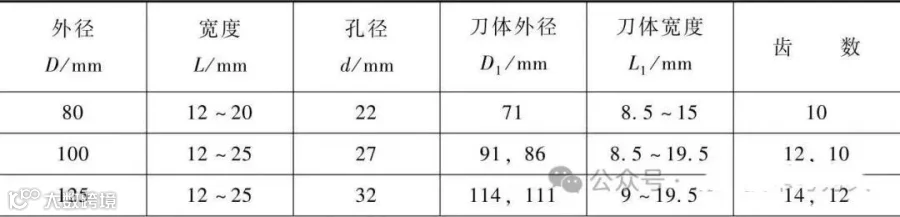

表8-53 镶齿三面刃铣刀规格尺寸
（续）
注：L系列为12～40mm；L₁系列为8.5～28.5mm。
镶齿套式面铣刀
适用于高速平面铣削。
外形见图8-39，规格见表8-54（JB/T 7954—1999）。

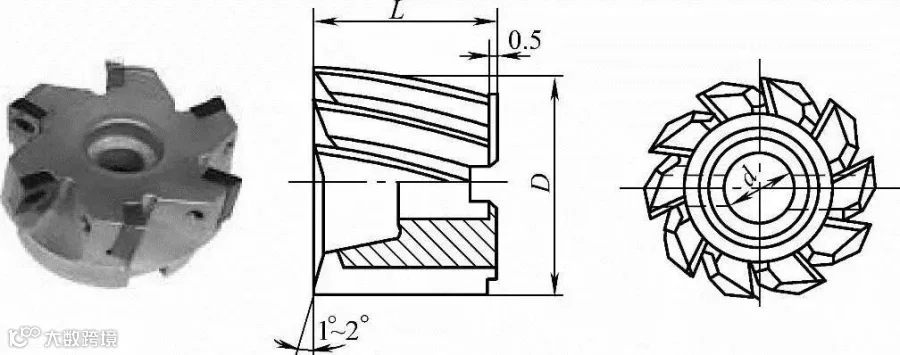

图8-39 镶齿套式面铣刀

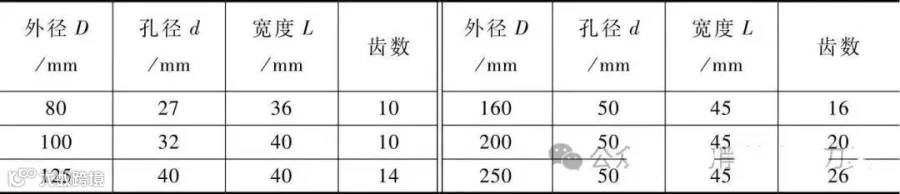

表8-54 镶齿套式面铣刀规格尺寸
盘形齿轮铣刀
用于模数0.3～16mm的直齿渐开线圆柱齿轮加工，常用于单件生产或维修场景。
外形见图8-40，模数系列见表8-55，适用齿数范围见表8-56（JB/T 7970.1—1999）。
图8-40 盘形齿轮铣刀

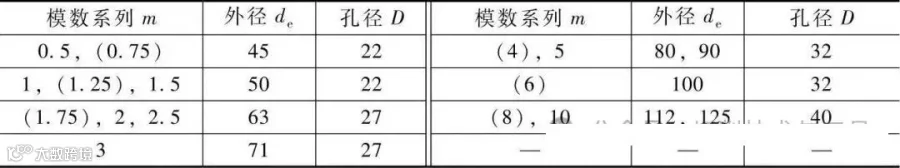

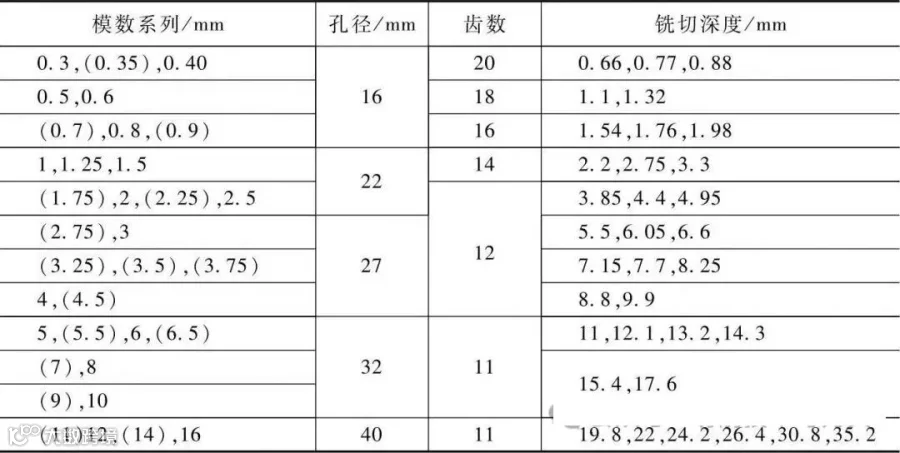

表8-55 模数m系列（齿形角20°）
注：括号内模数尽量不采用。

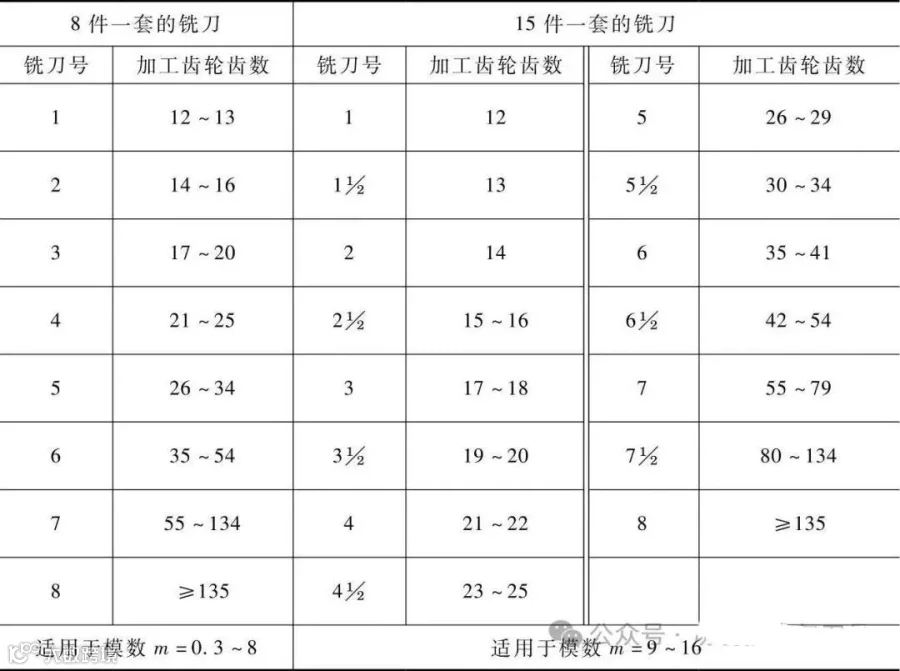

表8-56 各铣刀号适宜加工的齿数范围
注：每种模数铣刀由8或15个刀号组成一套。
角度铣刀
包括单角和双角（对称与不对称）类型，用于角度槽及刀具刃沟加工。
外形见图8-41，规格见表8-57（GB/T 6128.1～2—2007）。

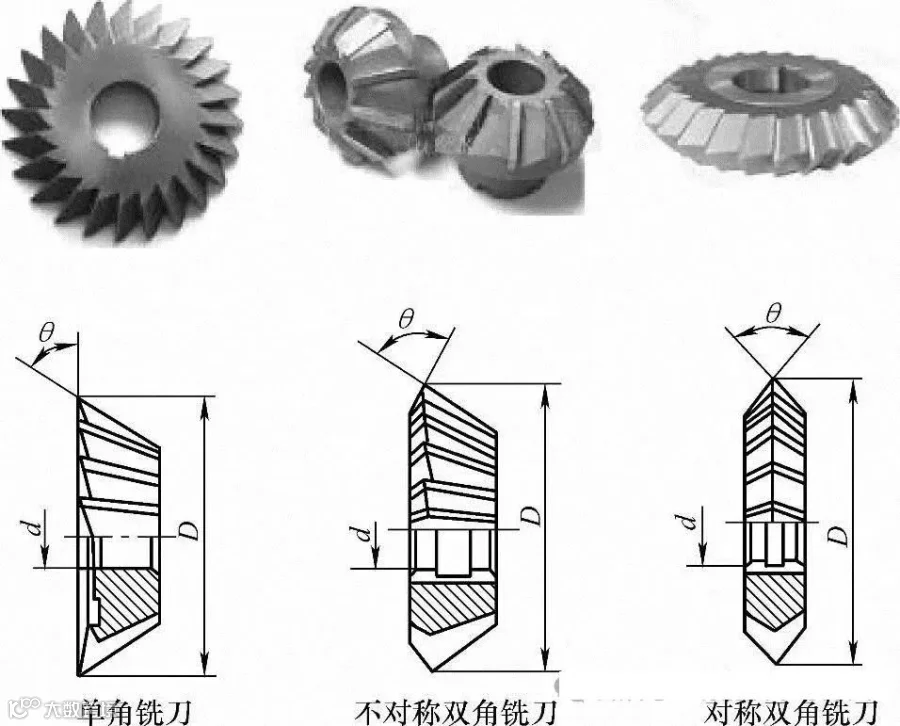

图8-41 角度铣刀

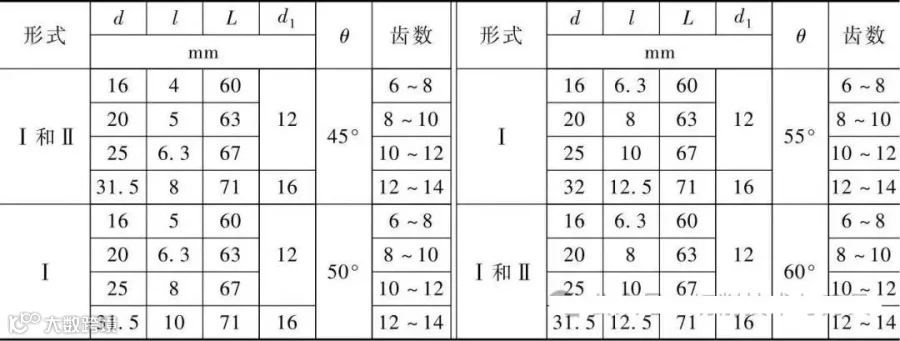

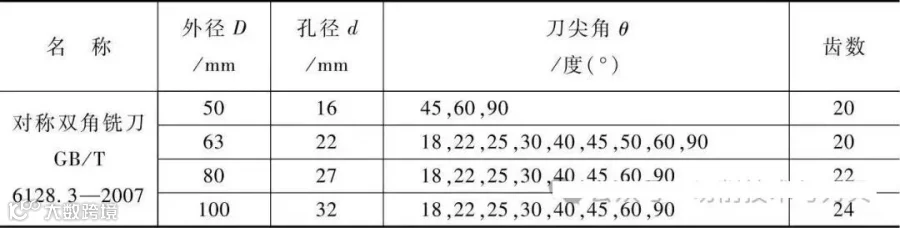

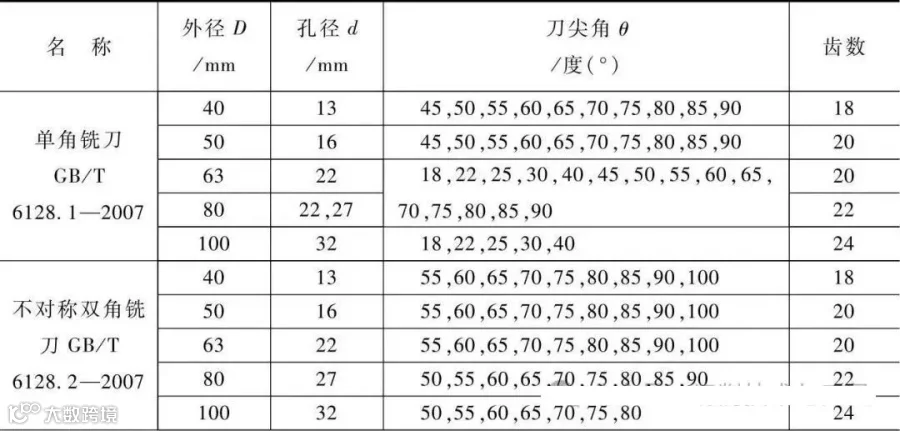

表8-57 角度铣刀名称及规格尺寸
（续）
渐开线花键滚刀
分30°和45°压力角两种，30°型含平齿顶与圆齿顶，精度为A、B、C级；45°型仅C级。用于加工渐开线花键轴。
剖面见图8-42，规格见表8-58（30°）和表8-59（45°）（GB/T 5104—2008）。
图8-42 渐开线花键滚刀
表8-58 30°压力角规格尺寸（单位：mm）
表8-59 45°压力角规格尺寸（单位：mm）

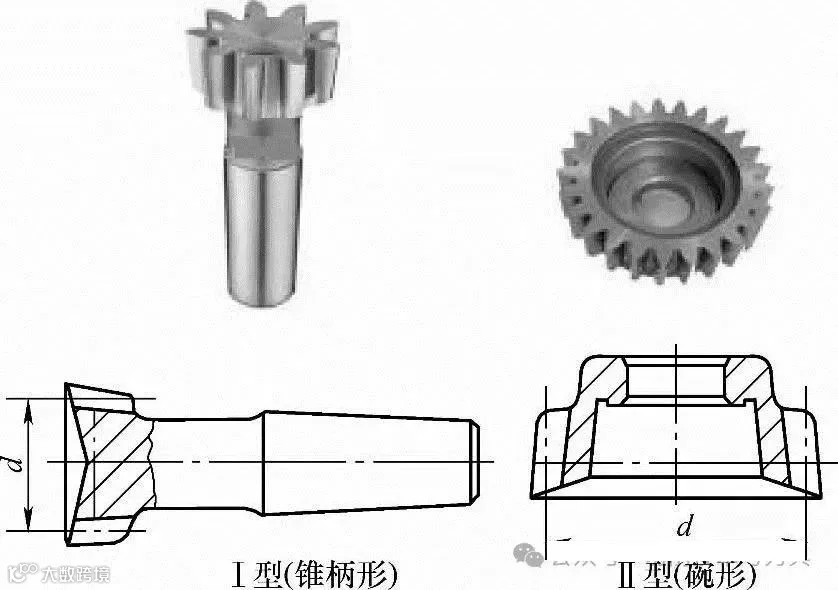

渐开线内花键插齿刀
分锥柄形和碗形，精度A、B两级，用于加工模数1～10mm、压力角30°的平齿顶内花键。
剖面见图8-43，规格见表8-60（JB/T 7967—2010）。
图8-43 渐开线内花键插齿刀

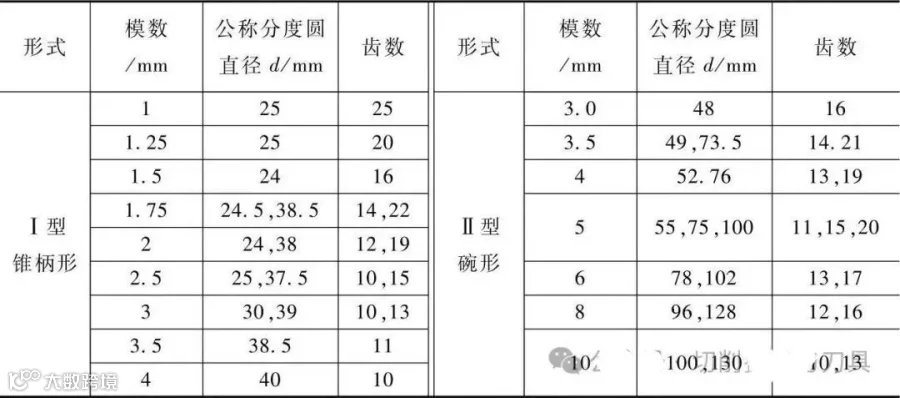

表8-60 渐开线内花键插齿刀规格尺寸
几种改进的铣刀
波形刃立铣刀：无尖角波形刃设计，减少振动，提升排屑性能与刀具寿命。X52铣床加工45钢推荐参数：vc=10m/min，vf=47.5mm/min，ap=30mm，ae=50mm。
硬质合金螺旋齿玉米立铣刀：刀齿呈玉米状排列，容屑空间大，适合强力切削，进给量与寿命显著提升。适用于钢材、铸铁、非铁合金等材料。
图8-44 波形刃立铣刀

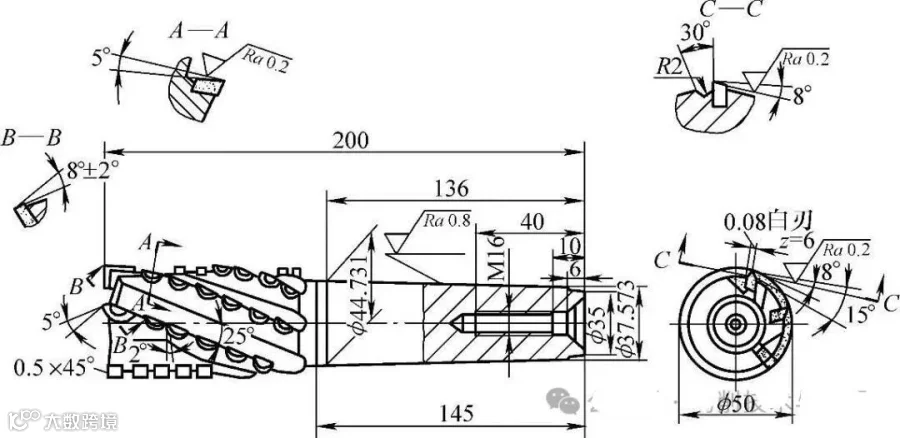

图8-45 硬质合金螺旋齿玉米立铣刀
表8-61 列出其铣削用量参数。
可转位直角刀片面铣刀：可加工带台阶平面或直角槽，采用轴向定位与后压夹紧结构。
图8-46 可转位直角刀片面铣刀
加工铸铁（YG8）推荐参数：vc=70～90m/min，vf=300～475mm/min，ap=5～8mm；加工45钢（YT14）：vc=120～150m/min，相同进给与切深。

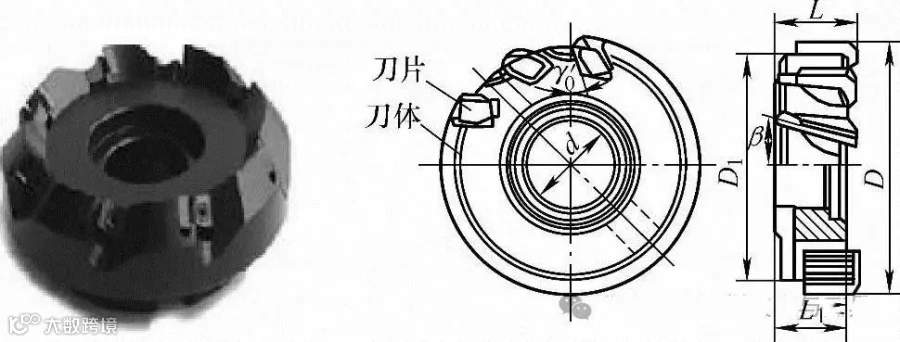

硬质合金可转位密齿铣刀：多齿设计提升生产效率，弹簧拉杆夹紧便于换刀。推荐参数：vc=50～100m/min，vf=150～1180mm/min，ap=3～7mm。精加工表面粗糙度Ra6.3～1.6μm，使用YA6或YG3X刀片。
图8-47 硬质合金可转位密齿铣刀
