国网福建省电力有限公司配电网工程典型设计（2024 年版）解读（二）：10kV架空线路部分

本次修编10kV架空线路部分增加5点、优化4点、取消3点（对比24版国网典设），具体如下图所示。

为满足实际使用和山海差异场景建设需求，本次在国网典设的基础上增加直线塔带绝缘横担、瓷横担的杆型和杆头系列。

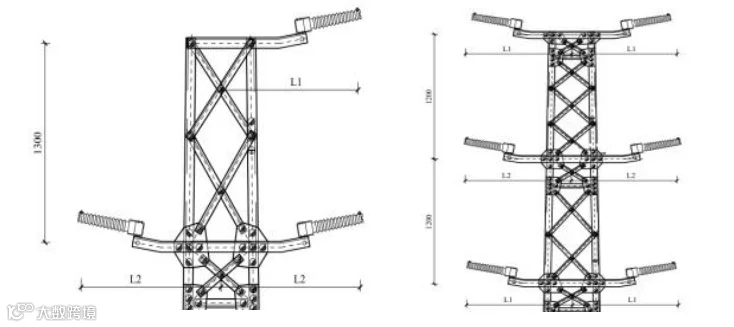

增加瓷横担直线窄基塔系列

增加绝缘横担直线窄基塔系列

原国网典设防灾抗灾分册中直线窄基塔的塔高为15、18、21和24m，转角塔塔高为13、15和18m，直线塔缺少不带低压的13m系列。为满足实际设计使用需求，与15m电杆相匹配，本次增加了单、双回路13m直线塔系列。

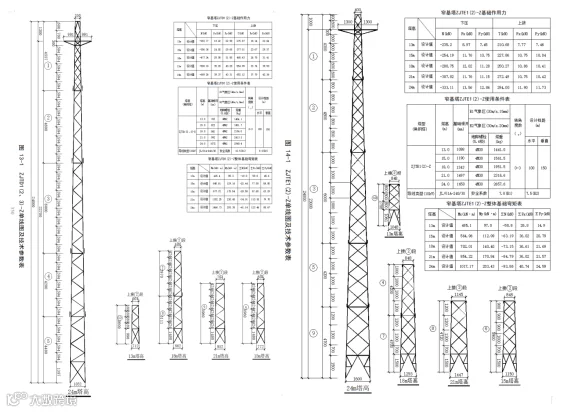

ZJTD1(2、3)-Z、ZJTE1(2)-Z单线图及技术参数表

原国网典设宽基塔按平腿设计且不带地线，难以满足山区大档距使用需求。本次修编在保留原方案基础上，新增10kV带地线宽基塔，并同步考虑高、低腿设计。带地线宽基塔的引入，显著增强了线路的防雷击能力，地线可将雷电电流迅速引入大地，避免雷电对导线及线路设备的损害。

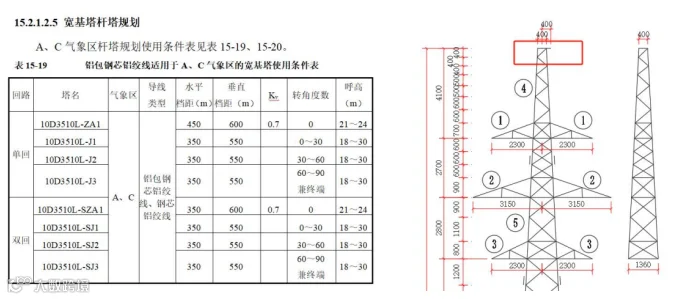

10kV带地线宽基塔使用表及塔头图

新增的杆型、杆头系列图为设计人员提供了直观、全面的设计参考依据。设计人员可依据气象条件，快速、准确地选择合适的杆型和杆头，有效提高设计效率与准确性。

增加瓷横担直线窄基塔系列

结合国网典设杆塔基础应用要求与近年来灾害情况，对Ⅳ类土质及以下电杆基础进行规定，指引规划设计源头对电杆基础的设计应用，提高电杆防倾倒能力，并提出基础装配化、预制化和轻量化，解决因底卡盘重、混凝土浇筑和运输难等问题，提高基础应用落地率。

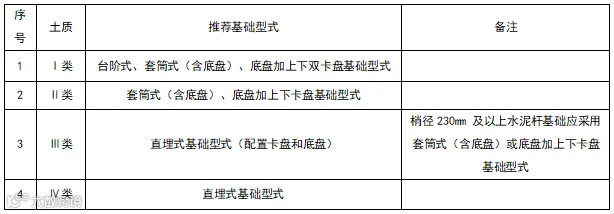

基础型式推荐表

福建气象区调整：普通区保留A、C；抗台风区保留D1、D2、D4、D5；抗冰区保留E1、E2。海拔按≤2000m分级。导线排列优化，单回路保留三角、上字型，双回路仅垂直排列，简化物料并适配不停电作业需求。

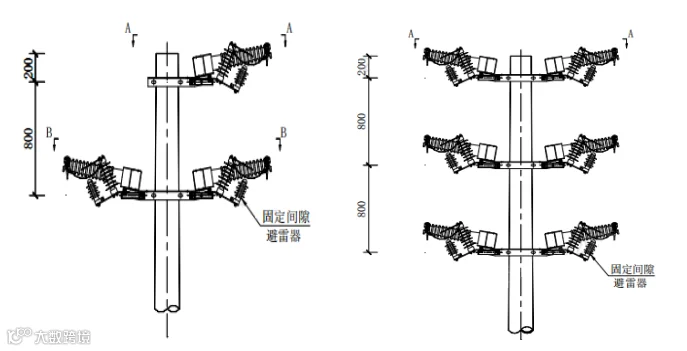

上字型排列

考虑到福建海拔高度基本在1000m及以下，部分山区有达到1000～2000m，横担规格优化为850(650)mm（瓷横担）、1700mm（单回三角/双垂直排列）和2000mm（抗台双垂直中层），精简选型并提升通用性。

E气象区中的双回直线水泥单杆杆头示意图

鉴于福建地区雷电活动频繁，本次修编重点优化防雷和接地装置系列选型，分为电杆、窄基塔、宽基塔和钢管杆，接地极材质分为角钢和镀铜接地棒，接地分为放射式、环形等方案。

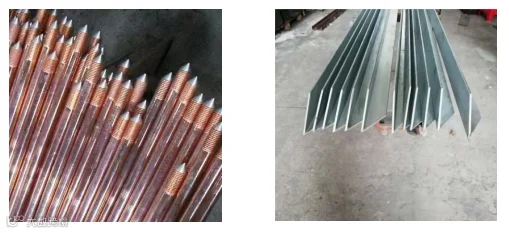

镀铜接地棒与角钢接地极

福建柱上开关图按山区、沿海和变电站前三基分类，新增独立隔离开关及窄基塔安装图（适应本地需求），并将扁钢支架优化为角钢支架以增强稳定性。

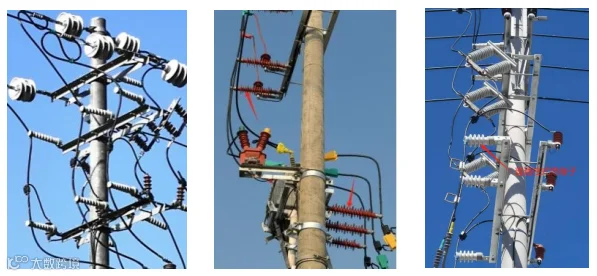

山区、沿海、变电站前三基柱上设备安装图

福建现用T级电杆（φ270梢径）在A气象区无法满足双回路需求，单回路240mm²导线仅适用25°转角，沿海D级风区更不适用。故本次取消相关章节，实际需要时执行国网典设，既简化选型又符合工程实际。

本次修订取消国网典设中使用率较低的紧凑型杆头（1100mm横担）和直线耐张转角杆头设计。实际工程中已普遍采用侧担杆头方案解决安全距离问题，且耐张转角杆型应用场景有限。两项调整后，特殊需求仍可参照国网典设执行。

活动钢管杆横担实际设计使用较少，本次修编不列入进来，需要时按国网典设执行。
